国威IP通信语音建网拓扑构架
来源:深圳国威电子有限公司 | 作者:国威 | 发布时间: 2022-02-14 | 3500 次浏览 | 分享到:
IP通信主要是利用局域网作为承载语音电话系统的载体,实现内网通到那里,语音也通到那里,终端电话机可接入:SIP,可视,WiFi,模拟电话,易部署,易扩展,易管理维护,成本低.

IP通信主要是利用局域网作为语音传输的载体,在解决网络传输的同时,也解决了电话语音系统的需求,实现了网络通,电话就通。从根本上告别了传统大对数综合布线的束缚,总机房不再是密密麻麻的大对数跳线及硕大的语音总配线架环境,后期通过WEB管理主机电话系统,例如更改分机端口、分机号、管理IP地址等,维护更加的方便,高效。

随着现在通信的发展,百兆、千兆、万兆的带宽相当普及,单个IP高清通话速率为70K左右,基本不会对网络带宽造成阻塞,因此IP化通信逐步成为主流。

随着房价的增长,目前机房空间越来越小,不再有太多的机房空间部署大对数配线架,进一步推动了IP通信的发展。

IP主机体积小,从1U到4U左右,因此IP主机基本与网络交换机安装在一个机柜中,大大节约了机房成本。

一台IP主机LAN口连接局域网,可以承载上万的语音用户进行语音交付,语音功能更加强大,不但可以承载IP电话、可视电话、WiFi电话,同时还可以通过语音网关将IP转化成模拟,接入模拟电话,因此IP通信的语音解决方案,逐步成为主流化


一:单栋楼宇纯IP电话系统拓扑说明

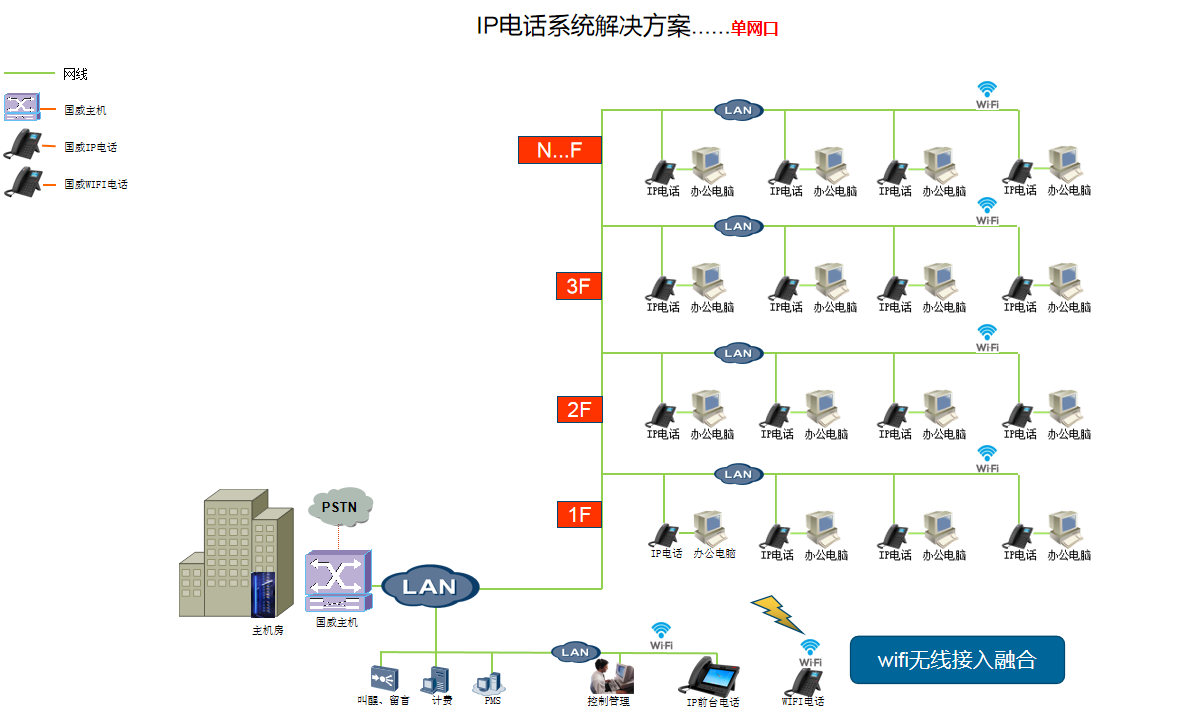

1:单网口架构(IP电话一般都有2个RJ45端口,一个是LAN口连接局域网,一个是PC口连接电脑),用户可以自由选择。

IP通信解决方案说明图

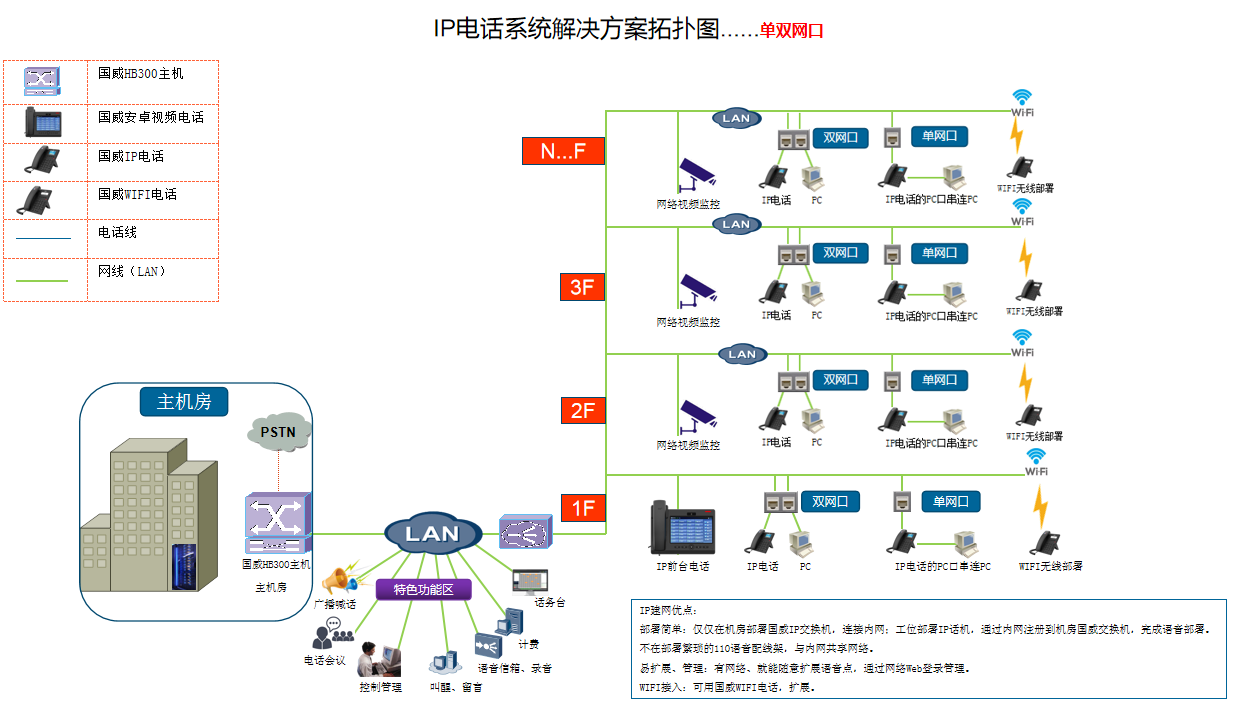

2:单双网口架构

ip电话解决方案拓扑说明

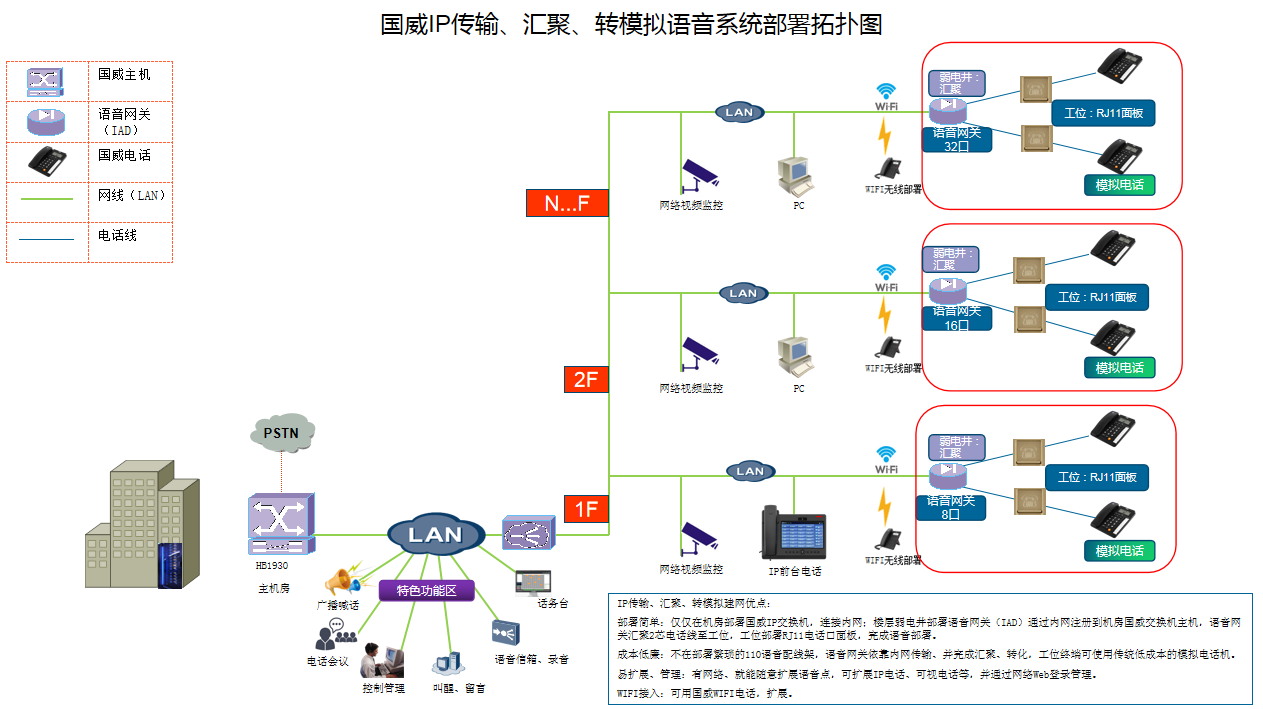

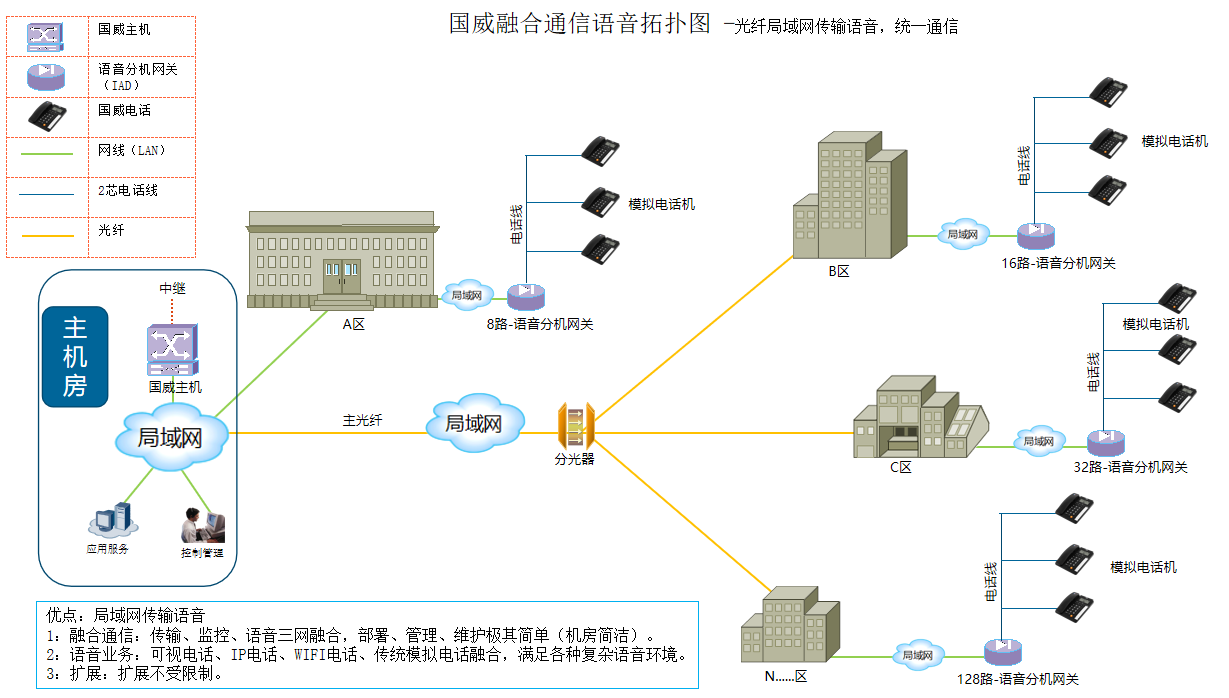

3:IP转化成模拟电话解决方案架构

主要通过语音网关(IAD)或者叫分机网关,上行端口连接局域网,下行端口连接模拟电话机,功能是将SIP信号转化为模拟信号,供终端模拟电话机接入,语音网关接口规格非常灵活,有8/16/32......128路.

分机网关解决方案说明

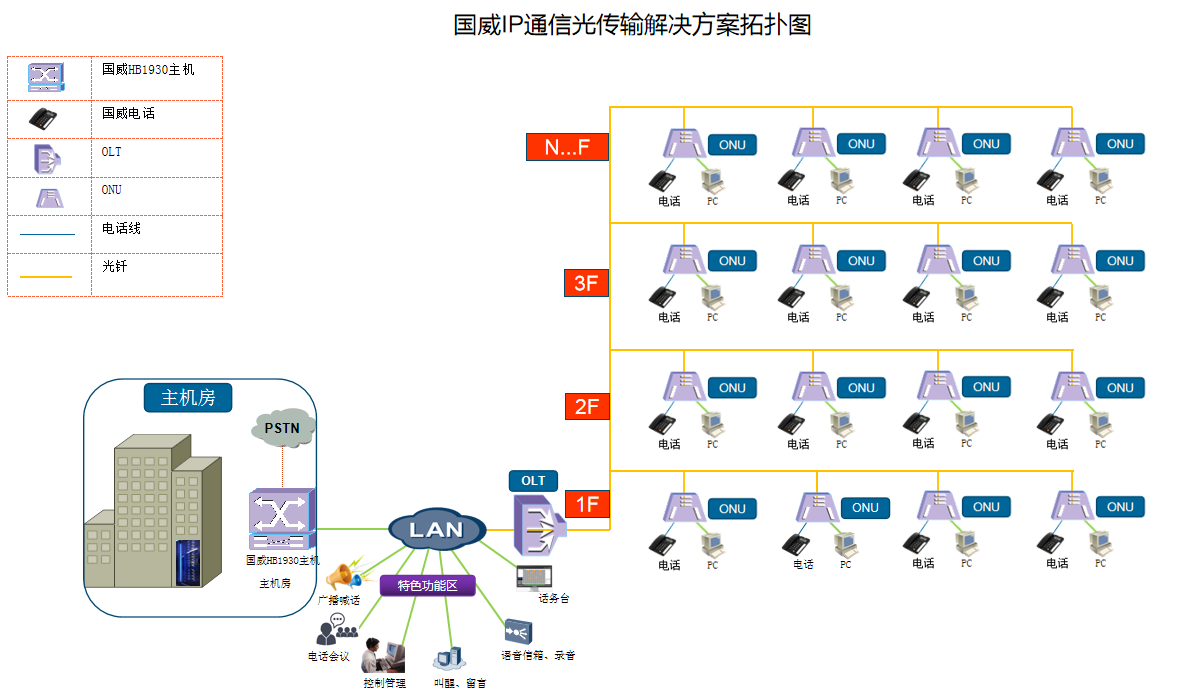

4:OLT+ONU的光纤网络GPON架构,ONU通过注册到IPPBX主机,实现光纤传输结局语音系统,该解决方案在酒店应用非常广泛。

GPON光传输解决方案说明图

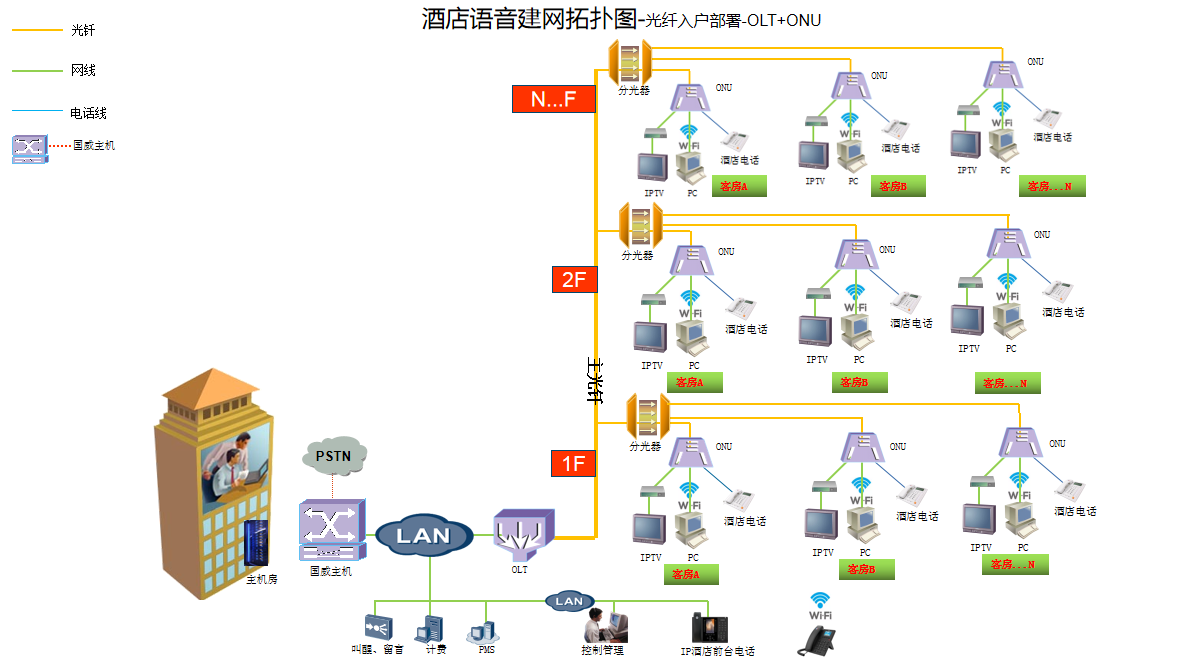

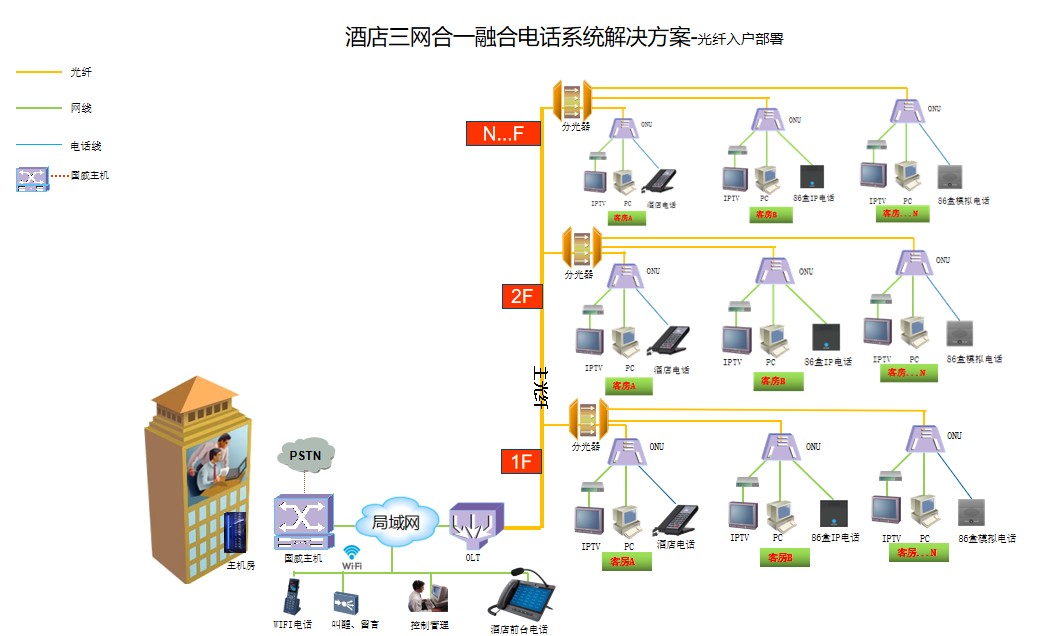

5:酒店应用

酒店语音解决方案OLT+ONU说明

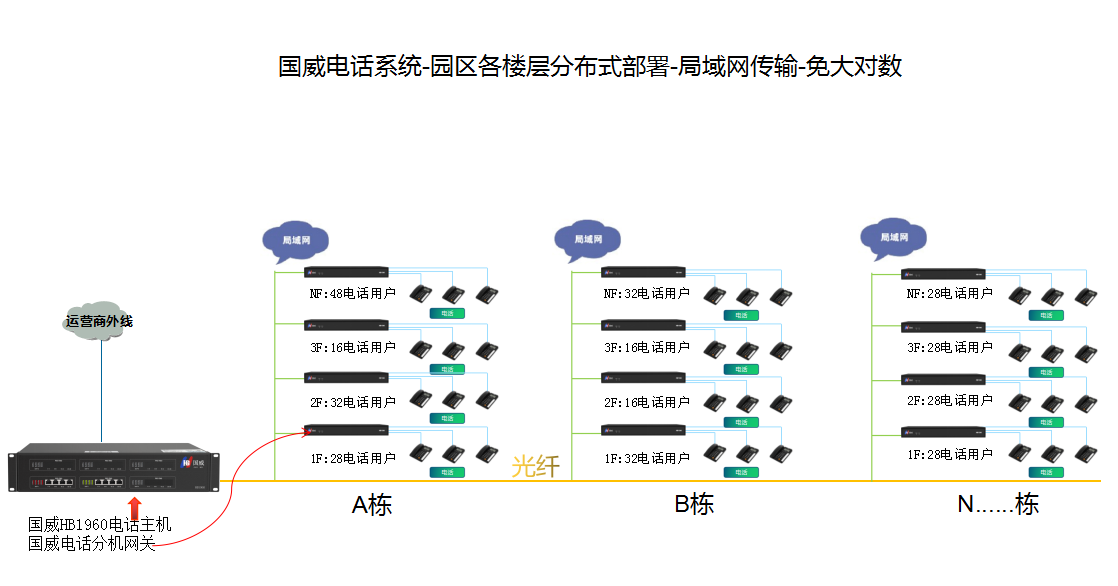

二:园区多栋楼宇纯IP电话系统拓扑说明

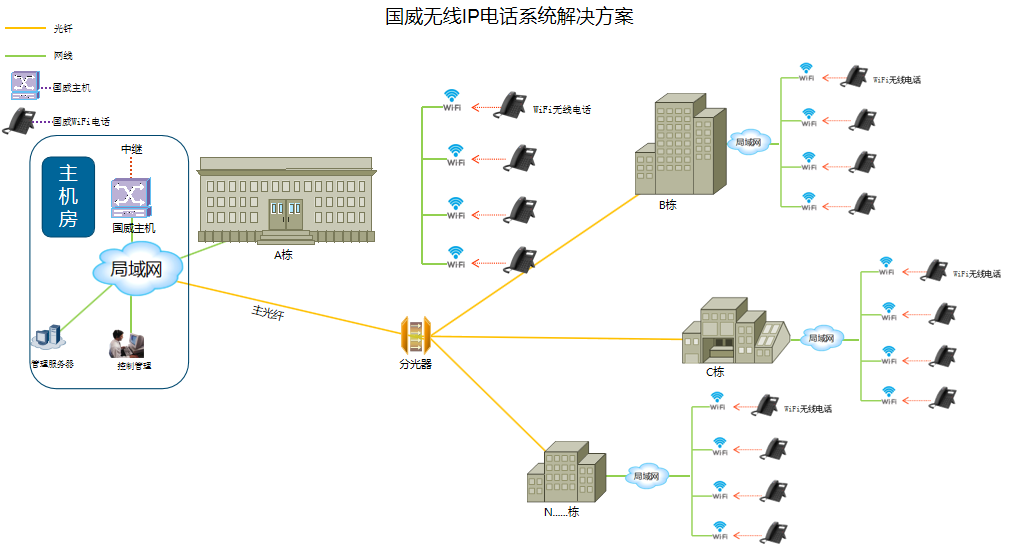

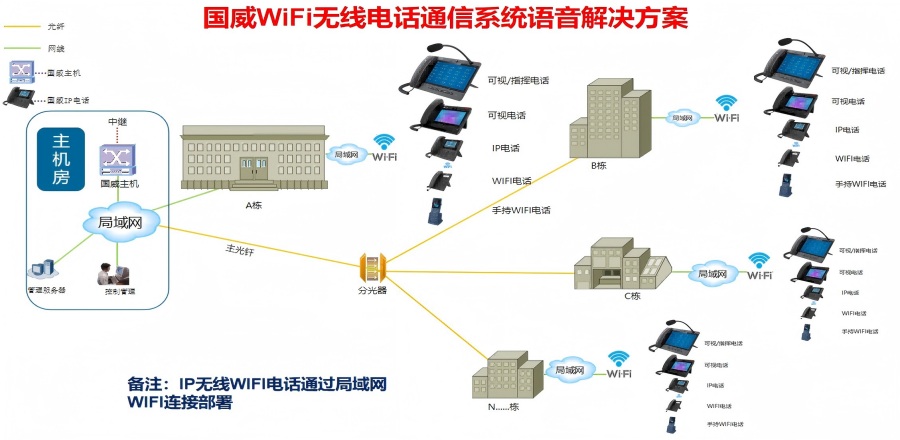

国威无线IP电话系统解决方案

国威无线IP电话系统解决方案


国威IP融合通信电话系统解决方案

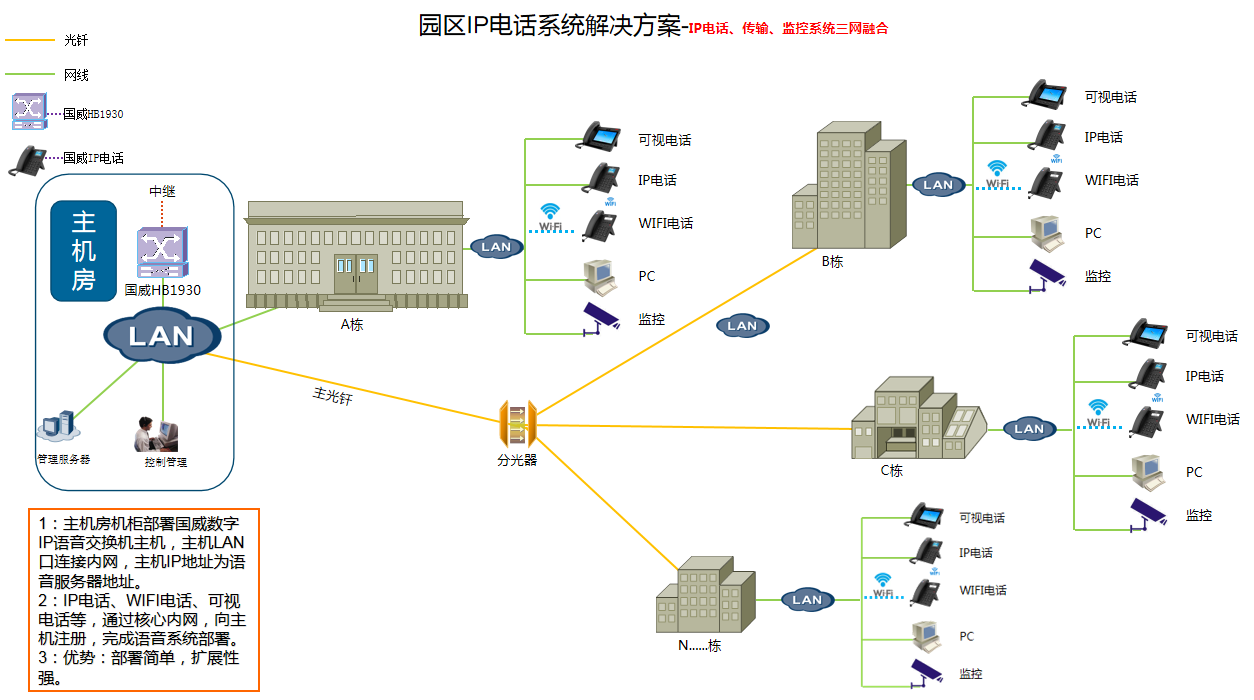

IP通信园区解决方案拓扑图

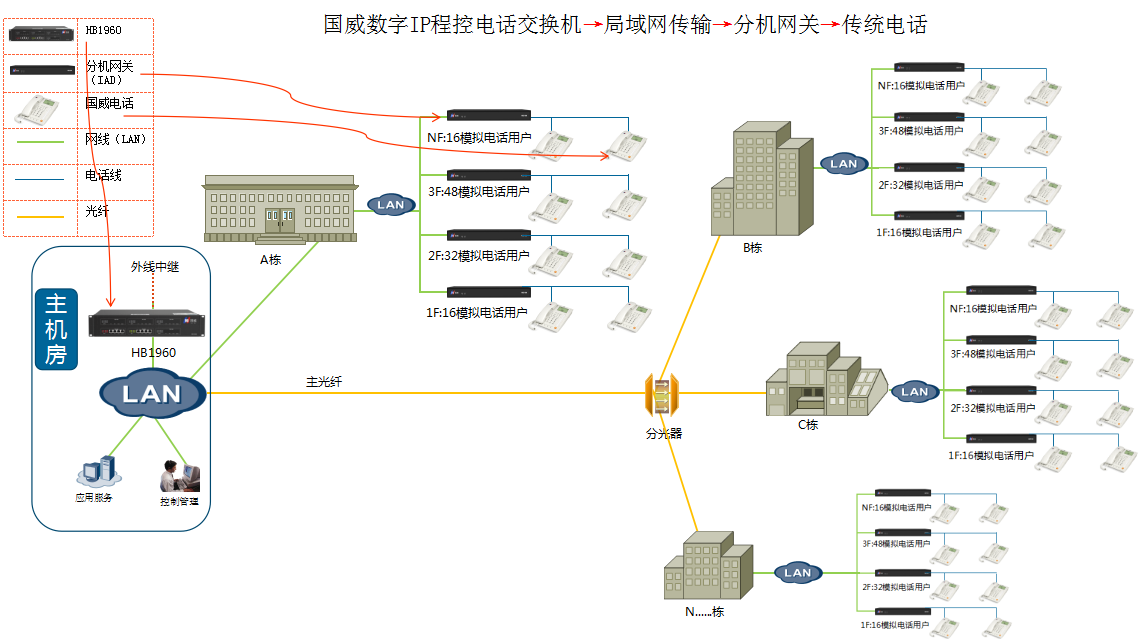

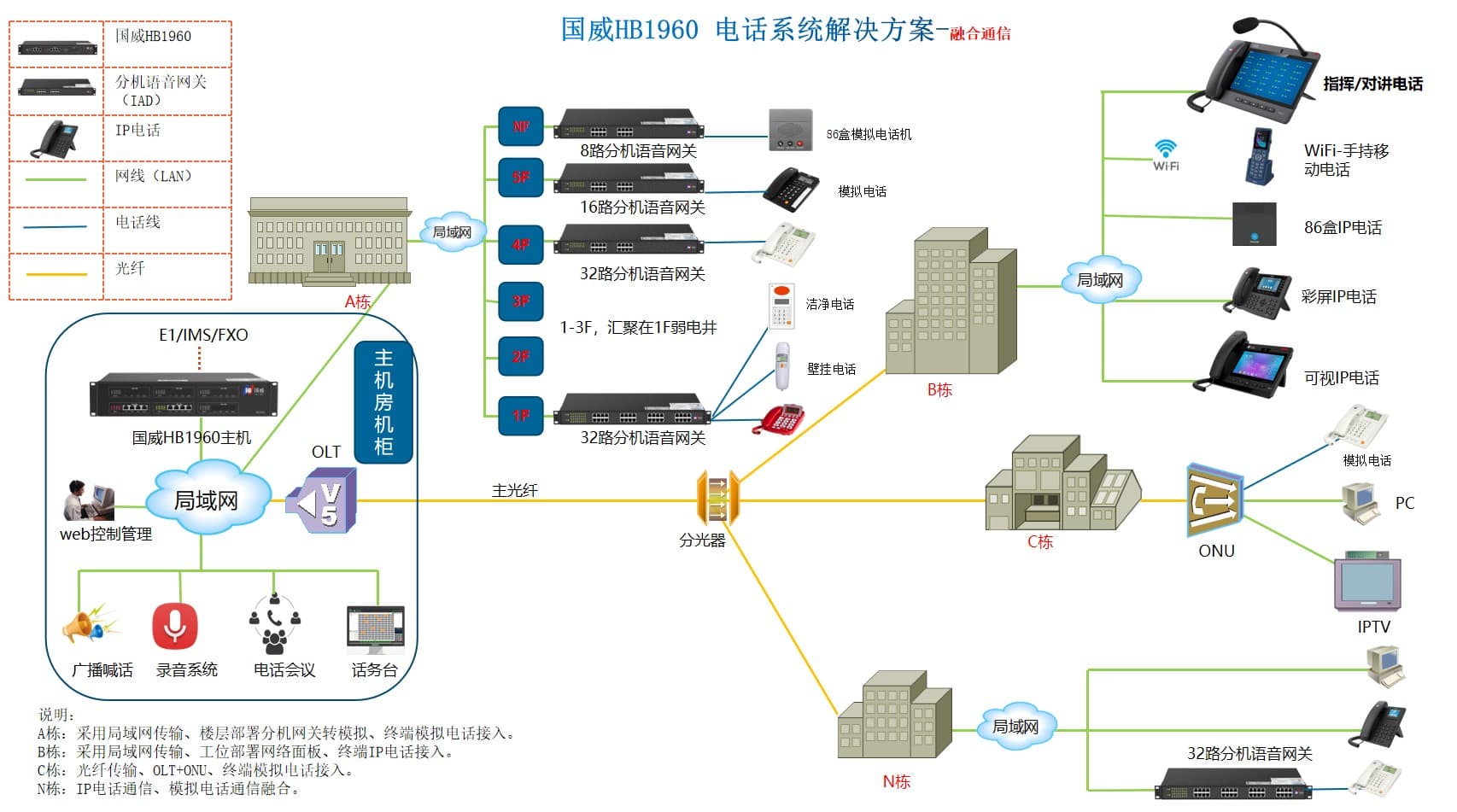

国威HB1960电话解决方案拓扑


国威HB1960电话解决方案拓扑

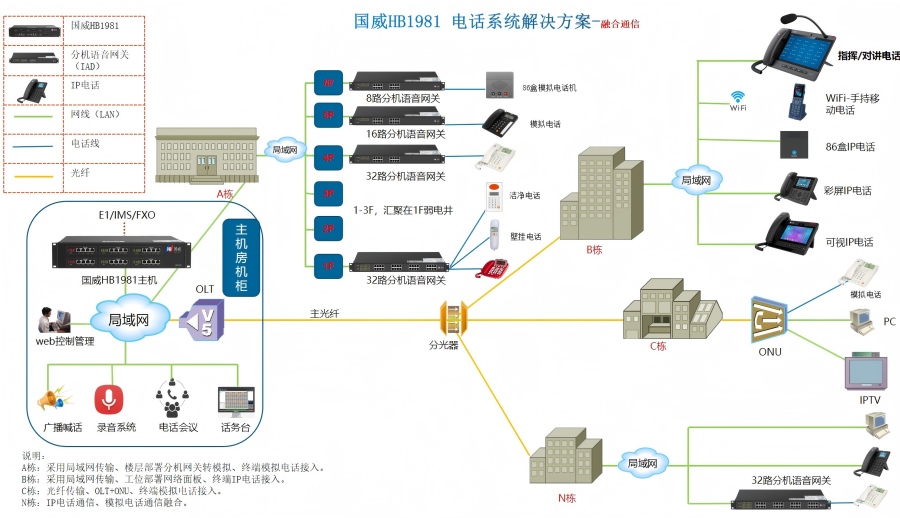

三:融合通信解决方案电话系统拓扑图说明

融合通信拓扑说明
