项目需求

某段高速指挥中心本部，语音点位用户约600，本路段涉及4个收费通信站管理处、7个服务区、36个收费亭、隧道变电所、隧道管理站、高速紧急电话等，合计语音电话点位1000个左右。

项目特点：综合布线链路跨度大、多点语音融合互通、环境较复杂。

根据项目实际情况，按照传统的大对数布线不适合项目需求，因此采用国威HB1960数字IP程控交换机作为语音主机，光纤作为语音传输的主干道，下端采用语音网关、模拟电话、IP电话进行语音融合，满足项目需求，在节约成本的同时也便于日后的系统维护。

部署说明：

1：运营商光钎接入机房，通过运营商的企业网关，模拟中继或者数字中继与国威HB1960对接，HB1960提供32路模拟中继板或者1E1中继完成接入对接。

2：国威HB1960的WAN口上行对接内网，分配一个IP地址完成HB1960的IP注册，并融入内网传输，完成录音系统与IP系统的部署。

3：为防止纠纷，指挥中心配置录音系统，对部分重要通话席位进行录音，并存储在硬盘。

4：管理者可通过国威HB1960配置128方的电话会议系统，随时召开电话会议。

5：为提高可靠性，指挥中心配置语音主机双电源热备。

链路说明

指挥中心核心机房部署国威HB1960主机IPPBX服务器语音系统，采取固定IP地址或者固定域名作为服务器注册地址，指挥中心可配置模拟电话、IP电话对讲分机、可视电话等满足语音通讯及调度，链路采取OLT+ONU组成GPON结构，采取光钎连接各收费站、通信站等。

收费站与收费亭采取电转光、光转电接口的以太网交换机，完成光钎连接，并搭建传输网络。

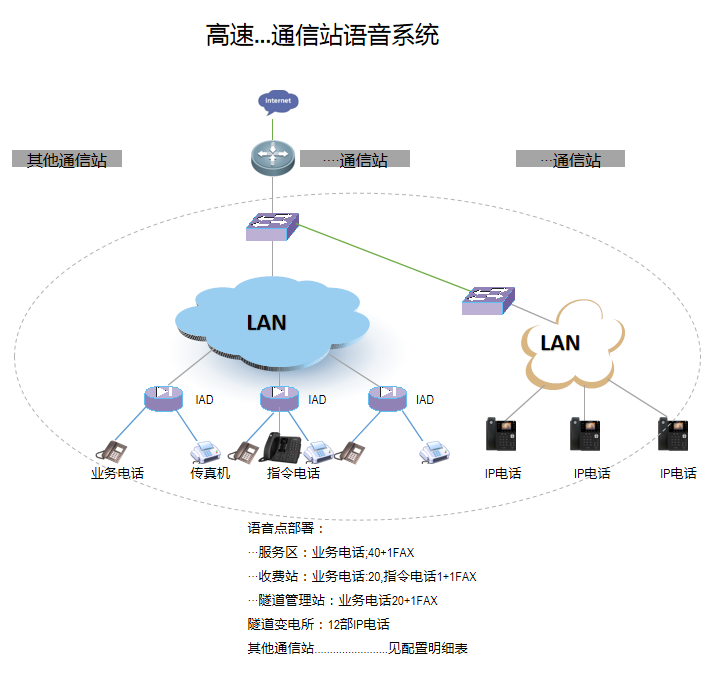

通信站与隧道、变电所、服务区等，采取电转光、光转电接口的以太网交换机，完成光钎连接，并搭建传输网络，在传输网网络的基础上通过部署IAD完成模拟语音的部署、IP指令电话、IP电话的部署。

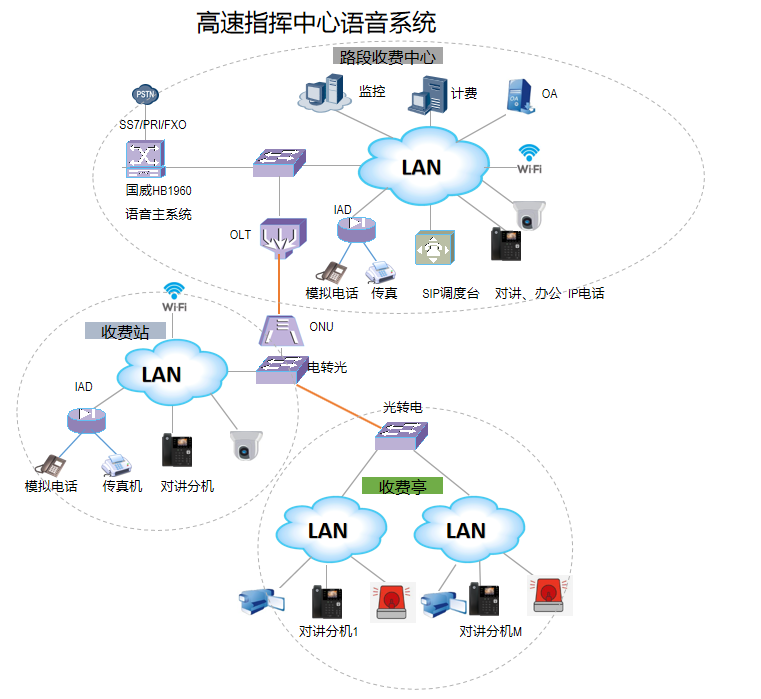

该项目语音电话系统解决方案拓扑图如下：
