某部队电话系统解决方案,国威程控交换机,HB8000,PCM,军队融合通信
来源:国威官方资料 | 作者:国威 | 发布时间: 2022-11-24 | 1014 次浏览 | 分享到:
部队电话系统国威解决方案部署说明，1：项目中心机房，在1部署国威HB8000程控交换机，连接上级军网2兆线，与军网互通，作为该区域的核心机房。2：通过大对数部署，向2提供语音端口接入，语音互通。3：通过内网，向3延伸，不在部署大对数线缆，只要内网互通，即可部署IAD语音网关，为该区域提供语音用户端口接入。4：通过内网，向4提供数字IP用户接入。5：通过光纤，向5提供MDU远端光纤设备，为该区域提供语音用户。6：通过专网2兆线，向6提供PCM接入，该区域部署HB8000，具备自交付能力，也可以接入外线，可外线本地出局。

某部队通信电话系统技术需求技术参数要求：

▲1、金属外壳机架式机框，BHCA呼叫处理能力≥18000；设备模块热插拔、内外线槽位混插、单框支持≥256用户、支持≥4096模拟分机或者1024IP分机、≥28路LC光纤接口、≥4路RCA广播功放接口、管理系统接口、双电源输入：AC110V-240V、DC48V；（本次配置内线≥3008路，数字中继≥12路；）；

2、支持≥12路数字中继接口、满足磁石、FXO、PCM(E1/T1）、NO.1、NO.7--TUP、SS7-ISUP、PRI、E&M、Q.SIG等中继传输接入，并支持信令跟随；

3、支持多级调度、最多可支持≥64个调度台接入，可实现多级跨网调度、多权限调度；

4、支持MGCP/H.248，语音编码、传真G.711、G.729、T30、T38等协议；

5、支持RS232、LAN、LC接口、支持北向接口、广播功放接口、网元管理等系统；

▲6、用户交换机应该能够产生主叫号码参数，对终端传送过来的主叫号码，用户交换机负责核实，核实通过后给予传送，对于用户交换机产生的呼叫，应针对主叫号码产生相应的呼叫记录。能够根据要求，对本交换机下特定的主叫用户发起的呼叫进行拦截，或对收到符合拦截条件的主叫号码进行拦截；

7、支持数据库、EXCEL、导入导出、支持PC端的数据备份和加载恢复功能，话单容量≥200万条的内置芯片贮存、支持自动和人工备份方式；

8、支持自动故障记录和告警推送，系统和设备出现故障和超过设定的阈值数据时，支持过负荷窗口弹屏、支持通过自诊断和声光告警提示功能警告方式告知系统运维人员；

9、支持默认系统≥8组32方双工通话、可扩展≥256方的电话会议系统；

10、支持无条件、遇忙、无人接听时呼叫转移致指定号码的呼叫转移功能。

某部队通信电话系统对程控交换机硬件设备的性能要求：

为提高保密性，在部队语音系统的搭建上，采用具备隔离保密性的E1接口进行接入语音系统。

为提高可靠性，国威HB8000支持双主控热备、双电源热备，确保语音通信。

为提高终端融合性，国威HB8000支持模拟电话、数字IP电话、可视电话、WIFI电话等多种终端话机接入。

为提高应急指挥性，国威HB8000支持模拟调度、IP调度台接入，提高指挥应急。

为提高通信延伸性，国威HB8000支持28个光纤接口模块，通过光纤直连，在远端直接部署MDU光纤接入设备，为远端提供语音互通能力。

国威HB8000的中继接口非常丰富支持：磁石、载波、SIP、IMS、VOIP、FXO、PCM(E1/T1）、NO.1、NO.7--TUP、SS7-ISUP、PRI、E&M、Q.SIG等中继传输接入。

某部队通信电话系统国威解决方案

1：技术要求部分技术指标偏离表应答

国威技术指标偏离表

序号

设备

质量技术指标标准

投标设备技术指标参数逐条响应

偏离率

品牌

型号

产地

1

程控交换机型

12路数字中继，3008内线分机

▲1、金属外壳机架式机框，BHCA呼叫处理能力≥18000；设备模块热插拔、内外线槽位混插、单框支持≥256用户、支持≥4096模拟分机或者1024IP分机、≥28路LC光纤接口、≥4路RCA广播功放接口、管理系统接口、双电源输入：AC110V-240V、DC48V；（本次配置内线≥3008路，数字中继≥12路；）；

1、金属外壳机架式机框，BHCA呼叫处理能力≥18000；设备模块热插拔、内外线槽位混插、单框支持≥256用户、支持≥4096模拟分机或者1024IP分机、≥28路LC光纤接口、≥4路RCA广播功放接口、管理系统接口、双电源输入：AC110V-240V、DC48V；（本次配置内线≥3008路，数字中继≥12路；），支持双主控双系统热备扩展。

（附：公开宣称彩页及原厂技术方案）

正偏离

国威

HB8000-4

中国广东

2


2、支持≥12路数字中继接口、满足磁石、FXO、PCM(E1/T1）、NO.1、NO.7--TUP、SS7-ISUP、PRI、E&M、Q.SIG等中继传输接入，并支持信令跟随；

2、支持≥12路数字中继接口、满足磁石、FXO、PCM(E1/T1）、NO.1、NO.7--TUP、SS7-ISUP、PRI、E&M、Q.SIG等中继传输接入，并支持信令跟随；

完全响应

国威

HB8000-4

中国广东

3


3、支持多级调度、最多可支持≥64个调度台接入，可实现多级跨网调度、多权限调度；

3、支持多级调度、最多可支持≥64个调度台接入，可实现多级跨网调度、多权限调度；

完全响应

国威

HB8000-4

中国广东

4


4、支持MGCP/H.248，语音编码、传真G.711、G.729、T30、T38等协议；

4、支持MGCP/H.248，语音编码、传真G.711、G.729、T30、T38等协议；

完全响应

国威

HB8000-4

中国广东

5


5、支持RS232、LAN、LC接口、支持北向接口、广播功放接口、网元管理等系统；

5、支持RS232、LAN、LC接口、支持北向接口、广播功放接口、网元管理等系统；

完全响应

国威

HB8000-4

中国广东

6


▲6、用户交换机应该能够产生主叫号码参数，对终端传送过来的主叫号码，用户交换机负责核实，核实通过后给予传送，对于用户交换机产生的呼叫，应针对主叫号码产生相应的呼叫记录。能够根据要求，对本交换机下特定的主叫用户发起的呼叫进行拦截，或对收到符合拦截条件的主叫号码进行拦截；

6、用户交换机应该能够产生主叫号码参数，对终端传送过来的主叫号码，用户交换机负责核实，核实通过后给予传送，对于用户交换机产生的呼叫，应针对主叫号码产生相应的呼叫记录。能够根据要求，对本交换机下特定的主叫用户发起的呼叫进行拦截，或对收到符合拦截条件的主叫号码进行拦截；(附：检测报告P9页证明）

完全响应

国威

HB8000-4

中国广东

7


7、支持数据库、EXCEL、导入导出、支持PC端的数据备份和加载恢复功能，话单容量≥200万条的内置芯片贮存、支持自动和人工备份方式；

7、支持数据库、EXCEL、导入导出、支持PC端的数据备份和加载恢复功能，话单容量≥200万条的内置芯片贮存、支持自动和人工备份方式；

完全响应

国威

HB8000-4

中国广东

8


8、支持自动故障记录和告警推送，系统和设备出现故障和超过设定的阈值数据时，支持过负荷窗口弹屏、支持通过自诊断和声光告警提示功能警告方式告知系统运维人员；

8、支持自动故障记录和告警推送，系统和设备出现故障和超过设定的阈值数据时，支持过负荷窗口弹屏、支持通过自诊断和声光告警提示功能警告方式告知系统运维人员；

完全响应

国威

HB8000-4

中国广东

9


9、支持系统≥8组32方双工通话、可扩展≥256方的电话会议系统；

9、支持系统≥8组32方双工通话、可扩展≥256方的电话会议系统；

完全响应

国威

HB8000-4

中国广东

10


10、支持无条件、遇忙、无人接听时呼叫转移致指定号码的呼叫转移功能。

10、支持无条件、遇忙、无人接听时呼叫转移致指定号码的呼叫转移功能。

完全响应

国威

HB8000-4

中国广东

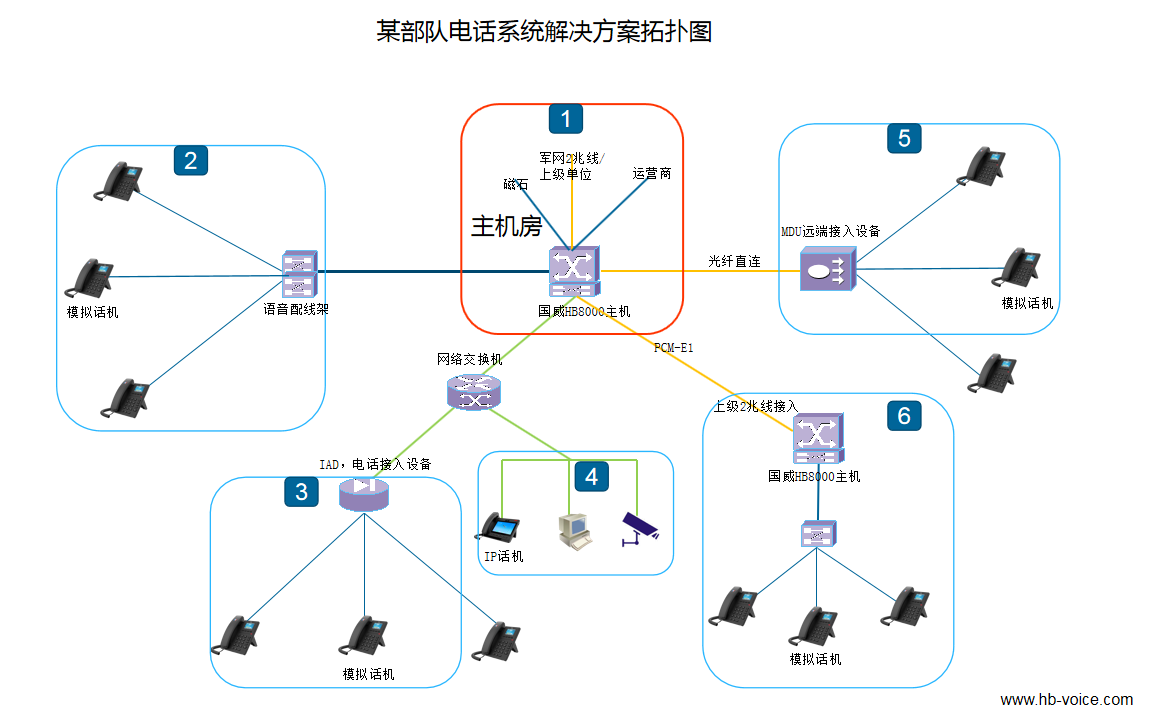

2：国威解决方案及后期延伸扩展拓扑图

国威解决方案及后期延伸扩展拓扑图

部署说明

1：项目中心机房，在1部署国威HB8000程控交换机，连接上级军网2兆线，与军网互通，作为该区域的核心机房。

2：通过大对数部署，向2提供语音端口接入，语音互通。

3：通过内网，向3延伸，不在部署大对数线缆，只要内网互通，即可部署IAD语音网关，为该区域提供语音用户端口接入。

4：通过内网，向4提供数字IP用户接入。

5：通过光纤，向5提供MDU远端光纤设备，为该区域提供语音用户。

6：通过专网2兆线，向6提供PCM接入，该区域部署HB8000，具备自交付能力，也可以接入外线，可外线本地出局。

该解决方案，可以解决各种复杂环境下的电话系统语音需求
