项目环境

发电厂占地面积区域大，厂区分部为：综合部、生产经营部、运行部、设备管理部、人力党群部、财务部、安保部等；生活区分部为：宿舍、食堂、运动馆、超市等。

甲方要求：

1：上行对接电力集团，并入集团通信内网，采用SIP协议组网；下行部署指挥调度系统，该系统需要同时兼容办公电话系统、指挥调度系统，二合一系统便于电厂运维部后期自行维护。（电力系统属于特殊重点行业，没有授权是无法随意进入厂区及机房核心中心，因此后期电话系统的维护工作基本由电厂自行维护，因此对指挥系统的稳定性、可靠性、操作性都有十分严格的要求）。

2：电厂控制中心部署双系统指挥调度台（一主一备），对整个电厂的语音系统进行指挥调度。

3：设备要求双主控热备、双电源热备、每一个电话端口都需要录音，录音系统需要具备录音文件保存、下载、在线监控播放等功能。

4：电厂本部办公系统电话点位为900门，按20%冗余，需配置1200门容量的指挥调度机，并要求该设备可支持2000门的后期扩展。

国威调度机电话调度指挥系统解决方案为：

1：发电厂占地面积大，区域划分为：办公区、生产区、生活住宿区等，根据现场环境，第一考虑综合布线应该是以光纤水平传输为主干道，楼宇垂直传输为大对数线缆，可以有效的节约成本，完成电话调度指挥系统。

2：在中心机房配置国威HB8000调度主机，调度主机上行配置SIP中继与电力集团电话系统组网，配置4E1、32环路中继对接运营商，下行配置光交换板，采用光纤延伸至远端，在远端副机房部署光纤网关或者光纤副机，完成水平主干道光通信。远端机房部署光纤副机，语音配线架，楼宇垂直干道部署大对数线缆，延伸至楼层竖井，楼层竖井部署分线箱或者是楼层配线架对接大对数线缆，楼层竖井通过网线或者电话线部署到工位语音面板，完成电话系统的综合布线。

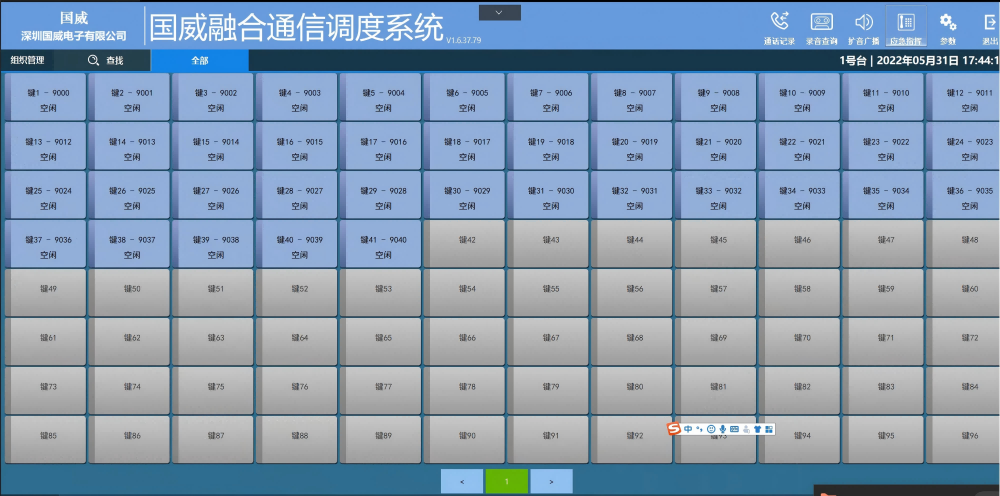

3：在监控中心部署国威调度台，为中心提供电话指挥调度。

电力公司电话调度指挥系统解决方案拓扑图为：
