国威程控交换机电话系统,设备安装连接使用说明详解

1：用国威GW600程控交换机安装举例说明

国威GW600程控交换机外形为铁壳2U标准19寸机架式，机箱耳朵可拆卸进行前后灵活安装，可以满足各种复杂的机房环境部署。

在安装国威GW600程控电话交换机的时候，LAN口连接企业局域网，通过电脑进行电话系统的管理；黄色端口连接运营商电话外线，用C01-C08表示，共有8个外线端口；白色端口为内线分机端口，用来连接企业通信工位的电话座机，用E01-E64表示，共有64个备线分机端口，安装连接电源通电。

2：国威GW600程控电话交换机使用说明。

连接好国威GW600程控电话交换机后，外线号码为运营商提供的固定号码，一般是8位数。内线分机默认号码为8001-8064，如果您不知道本机分机号，您可以将工位话机提机或者按免提，输入*#31#查询本机分机号。

如何拨打内部号码：话机直接输入您要拨打的分机好，比如呼叫8056，话机提机输入8056，则8056响铃，提机后即可通话。

如何拨打外线,或者是手机号码：提机拨9+呼叫号码。

如何呼叫前台总机：提机拨0，则总机响铃通话。

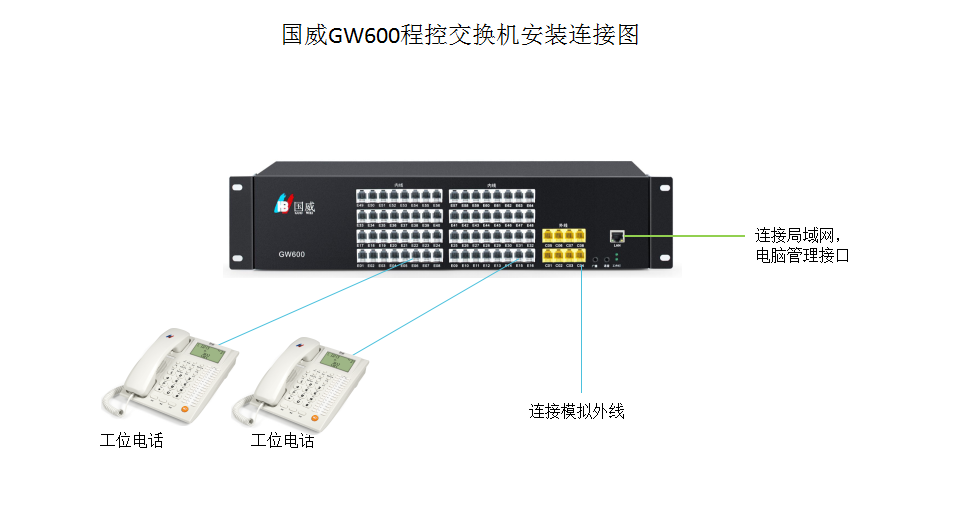

3：国威GW600程控交换机安装连接图，如下。

4：设备安装注意事项

a：安装在 19 英寸标准机架上，请检查机架的接地与稳定性。

b：将配件中的两个L 型支架分别安装在电话交换机面板的两侧，并用提供的螺钉固定。

c：将电话交换机安挡在机架内适当位置，由托架支撑。

d：用机柜自带的螺钉将L 型支架固定在机架两端固定的导槽上，确保电话交换机稳定、水平地安装在机架上。

e：建议安装在机房内，且机房应干燥、通风、无腐蚀气体、无强电干扰、无强烈机械震动、无灰尘等，远离强磁、强电、高温等物体。

f：交换机四周应留足够的空间(一米以上)，以便空气流通散热和方便安装调试与维修。总机操作台离交换机的距离，内部计费直接连接打印机时应小于五米，其它情况时应小于一百米。

g：请勿将交换机与其它产生大电磁干扰源的设备（如马达、大变压器等）放置在一起。

h：分机配线必须避免与电源线或天线同一管线，避免接近收音广播天线（包括短波），避免损坏电源电缆

i：避免水溅，如有水进入机内，立即断电确保安全

j：请勿对交换机施加冲击和振动及随意移动使用中的交换机

k：请勿在泄露易燃气体的现场附近使用电话。

l：除非电话线与设备处于分离状态，否则不要触及电话软线的破损或接线端子部分。

19英寸机柜内安装国威GW600程控交换机图解如下：
