摩托罗拉IPPBX9000数字IP程控电话交换机连接接口说明及参数

槽位分布说明：

NMI：录音板专用槽位，不占用用户槽位资源

MCU 0-1：双主控槽位，支持双系统热备

OS0-15:混插用户槽位，支持E1、VOIP、IPS、FXO、

FXS、PDH、EM、磁石等模块接入

PWE 0-1:双电源槽位，支持双电源热备

备注：

模拟端口：

单框16个混插用户槽位最大支持256路模拟分机

或者256路模拟中继，最大支持8框差分堆叠级联，

最大支持2048模拟端口。

数字IP端口：

1792路数字IP分机需要配置2框供电。

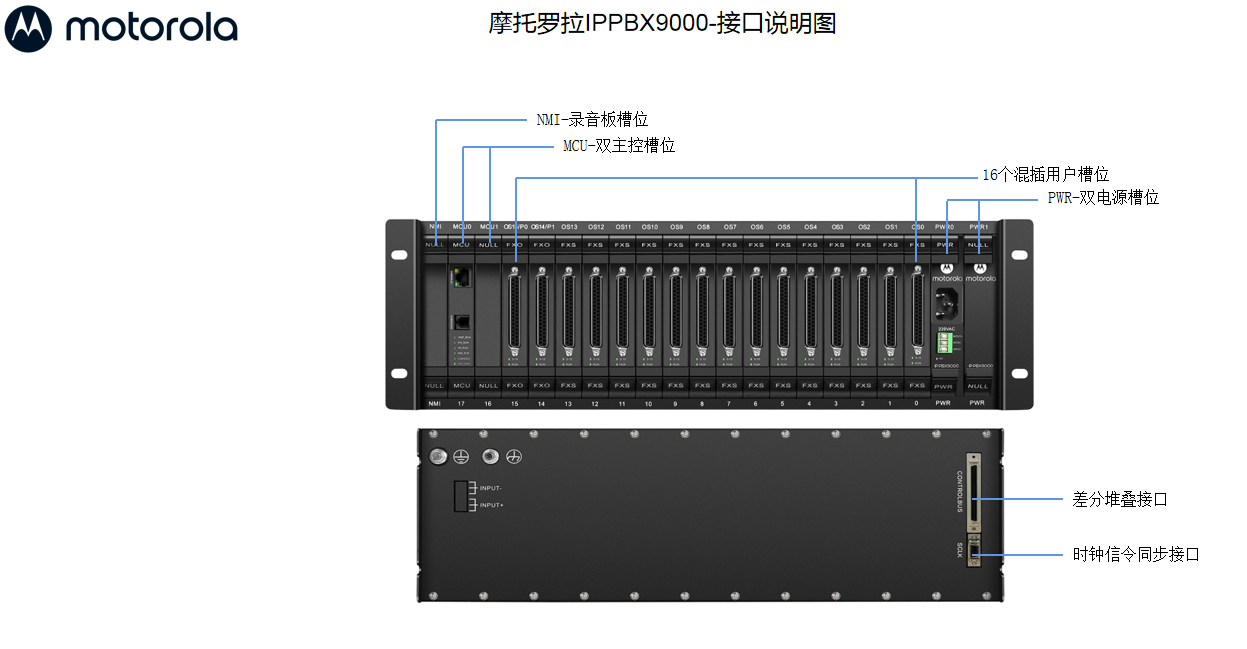

摩托罗拉IPPBX9000接口说明图

摩托罗拉IPPBX9000语音主机参数：

▲1：铁壳机架式19寸3U机框通信设备、电源与板卡接口，状态显示面板前置，便于安装与管理。采用先进的2K*2K无阻塞时隙交换网络IP&TDM+IOT模块化构架的集中控制管理技术、全并发双工无阻塞通话、系统内存1G、1个LAN口、1个RS232串口、1个差分堆叠扩展接口、1个时钟信令同步接口、BHCA呼叫处理能力≧54000。支持2个MCU双系统热备槽位、2个PWR双电源热备槽位、1个NMI录音存储硬盘槽位、16个可自编辑用户板卡混插槽位，设备共计21个模块槽位。单框支持256内线用户，系统支持8框堆叠扩展、最大支持2048模拟用户或1792数字IP用户，支持LC光纤接口直连拉远延伸远端扩展，双模式输入电源AC-220V/DC-48V，功耗200W，尺寸宽482*深270*高135(mm)。系统支持PC话务台、语音、视频、录音、电话会议、IP对讲、广播、语音叫醒、迷你吧、话务统计、下载、DID绑定、灾难逃生、一号双机、有线与无线终端设备接入等功能。

2：支持SIP/IMS/VOIP等协议。

3：支持FXO/7号/1号/PRI/Q.SIG/磁石/EM等信令接口，最大支持：8路数字中继、160路并发SIP中继、2048路环路中继接口。

4：支持G.711、G.723、G.729等语音编解码接入协议与T.30，T.38传真透传协议。

5：支持终端接入：模拟话机、IP话机、视频话机、WiFi无线电话、PC软电话、广播话站等。

6：支持话务台管理系统采用RJ45网口、RS232串口双模式联机管理。

7：支持内置1T硬盘存储的声控、码控、键控模式录音系统，对设备内的所有分机进行通话录音，最大支持512路录音并发，录音文件存储于设备内置的1T硬盘（可存储约3万小时录音文件），管理者可以通过网络登录录音系统，对坐席分机录音文件进行查询、筛选、在线试听等管理。

8：支持日常、夜服、用餐、休息值班模式状态自动切换；支持节假日语音提示及系统值班模式自动切换。

▲9：支持YD 344-90国家交换机执行标准的告警系统检查功能，应具备通信系统障碍自动显示灯等告警、系统数据异常、通信链路（含光纤）异常、录音异常、时间异常校准、语音叫醒异常、押金异常、电话会议异常等弹窗提醒功能，提供国家工信部通信设备型号完全对应的进网证。

10：支持YD/T1141-2007国家安全网管执行标准，要求通信设备的日志数据可以正常采集、保存、下载，可以进行离线分析，包括用户呼叫次数，出局方向呼叫次数，通话时长，主叫端口，被叫端口等统计结果可以以图形的方式进行汇总，并可以记录并打印输出。

11：支持YDN 065-1997国家交换机维护管理功能执行标准，通信设备的数据修改和输入，可以利用话务台或输入、输出终端设备进行操作，可设置人机对话通行字:能对输入指令进行语法分析并对错误指令发出指示;可以人工闭塞、停用和启动交换机的中继器、用户设备:设有故障测试诊断功能，当检测到硬件或软件故障时能告警，指出故障所在范围及性质，并存储记录。

▲12：支持YD/T 2044-2009网络数据访问控制机制标准及智能语音分析唤醒控制标准要求，可以通过IPv6为远程连接用户提供访问控制，拒绝未通过验证的连接。

13：语音业务包含：话务台、软坐席功能、总机循环、电话会议、电话广播、网络管理、电脑语音话务员导航、录音功能、计费功能、押金功能、1-8位内线号码不等位弹性编码、日夜服务模式、通话等级限制、留言功能、房态迷你吧、语音叫醒、免打扰、VIP振铃、黑名单、白名单、坐席自报服务工号、一号双机、一键报警、灾难逃生、静音抑制、回声抑制、丢包补偿、恶意电话追踪、呼叫转移、呼叫转移语音提示、同时振铃、循环振铃、监听、强插、强拆、代接、中继专用、内外线部门分组、缩位拨号、时钟同步、分机自报分机号、分机自报日期与时间等功能。

14：尺寸：宽482*深270*高135(mm)
