酒店电话系统方案一-分部署部署主干道内网传输-楼层部署网关汇聚
来源:国威官方资料 | 作者:国威 | 发布时间: 2020-10-03 | 1647 次浏览 | 分享到:
国威融合通信酒店内网连接、分布式语音部署、免大对数线缆、免布配线架、语音建网系统图,语音传输主干道并入局域网传输,避免在狭小的主机房部署语音总配线架,避免垂直干道部署大对数线缆,便于安装与日后的维护,同时减少大量的辅材与人工施工成本。

规划方案说明:

1:语音传输主干道并入局域网传输,避免在狭小的主机房部署语音总配线架,避免垂直干道部署大对数线缆,便于安装与日后的维护,同时减少大量的辅材与人工施工成本。

2:主机房机柜部署一套带有外线接口的IP程控交换机,外线接口直接对接运营商中继,为系统打外线出局提供通道,IP程控交换机LAN口连接局域网,LAN口的IP地址为电话系统服务器地址,主机为整个酒店电话系统提供语音交付,酒店电话系统主机房部署完成。

3:楼层或者远端其他楼宇在弱电机房或者弱电井部署语音网关(IAD),IAD上行LAN口并入局域网并注册到主机房的IP程控交换机,下行RJ11或者RJ45电话口为该区域电话语音点提供语音汇聚。IAD到客房语音面板可部署网线或者电话线,客房电话采用模拟电话机(卫生间电话与客房电话并线),成本低,便于维护。

4:酒店前台,部署电脑话务台用于管理酒店叫醒服务或者转接电话。

5:酒店前台,部署数字IP电话主机,便于前台接听电话或者转接客房电话。

优势:网络连接、易部署、易维护、易管理、易扩展、成本低。

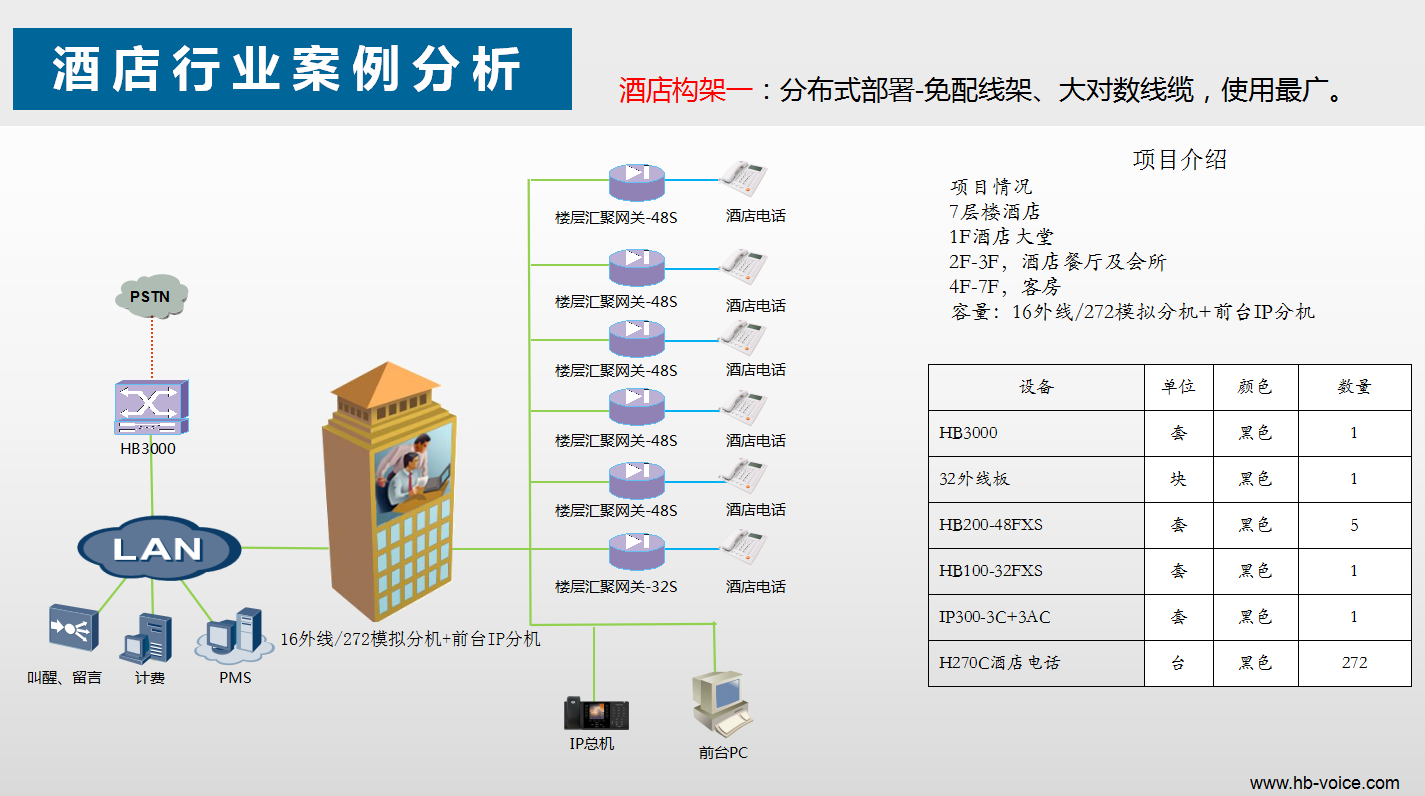

酒店电话系统单栋分布式部署拓扑图
酒店电话系统图

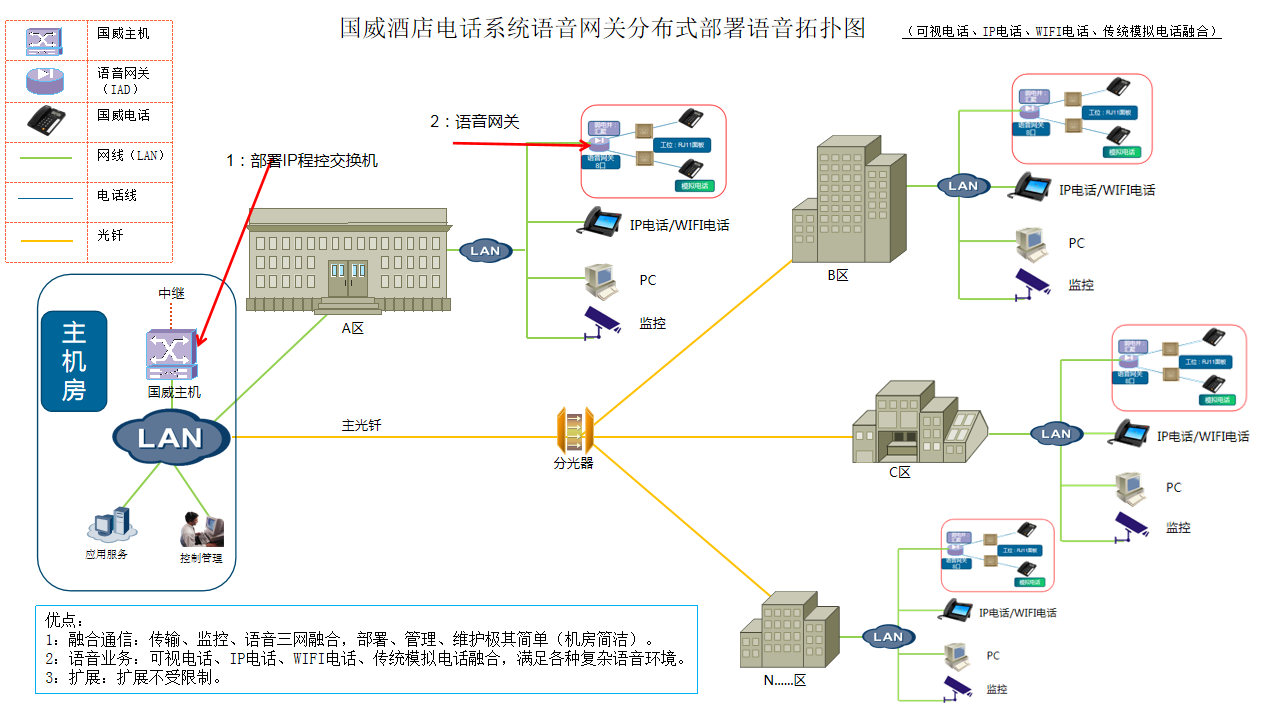

酒店多栋楼宇电话系统分布式部署方案拓扑


国威酒店多栋楼宇电话系统方案图
