国威HB1930数字程控交换机,最大支持48外线或者48模拟分机,2E1,512SIP分机,512SIPSIP中继,双电源热备,设备模块化,可自由扩展.

国威HB1960数字程控交换机,最大支持96外线或者96模拟分机,4E1,1024SIP分机,1024SIPSIP中继,设备模块化,双电源热备,可自由扩展.

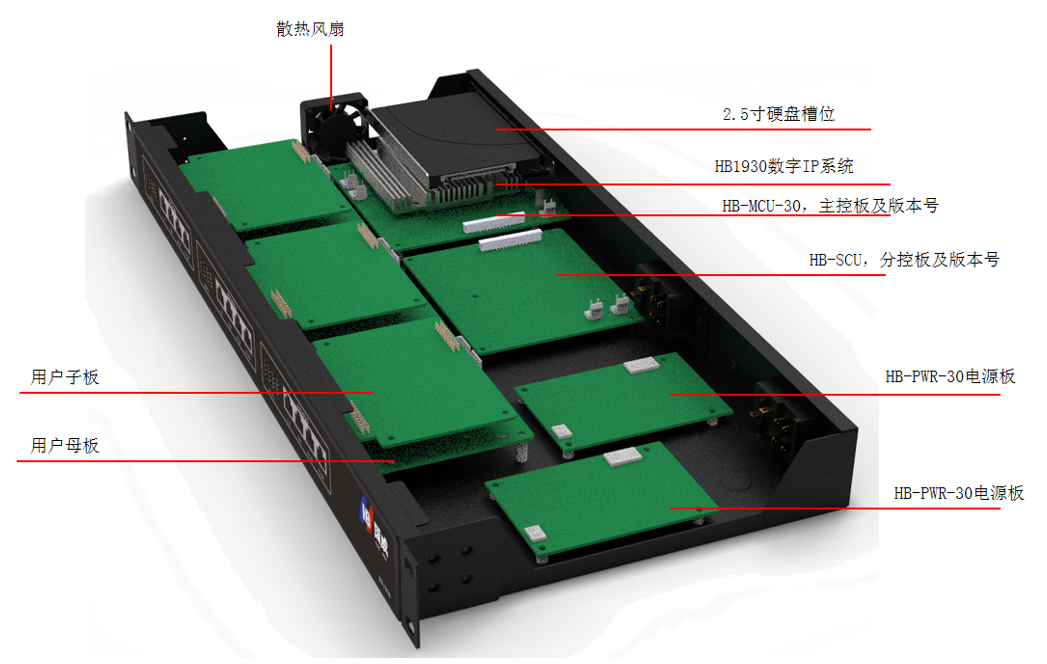

现将国威HB1930数字程控交换机结构图说明如下：

国威HB1930模块参数

HB1930数字IP系统：国威HB1930铁壳19寸1U机架式语音通信设备，系统采用高速、稳定、扩展性强大的X86构架，双核双线程2.4GHz独立CPU、16GB内存、120并发、具备HDMI、USB、Console接口、2个千兆网口、API接口。3个自由用户槽位、1个录音硬盘槽位，Web图形数字化管理界面，最大支持2E1、48FXO、512SIP中继；48FXS、512SIP分机、双电源热备。电源AC100-240V、功耗100W。系统支持PC话务台、通话、视频、录音、电话会议、IP对讲、广播、语音叫醒、统计、下载、DID绑定等功能。

HB-MUC-30主控板，HB-MCU-30主控板是中央处理运算的核心单元,控制语音信号TDM<->IP的转换、完成SIP、E1、FXO、Q.SIG、G.711、G.729、OPUS、GSM、SPEEX等协议的呼叫、控制、解码、系统话单生成、录音管理、IP接口的安全/防攻击、IP交换、TDM交换、oslec、g168回音消除与强制检查重复分机等处理。

HB-SCU分控板，HB-SCU分控板是系统用户管理、分配、连接单元，系统支持TLS、WS、WSS、UDP、TCP等保密传输协议，通过分控板将语音时隙、加密、解密传送至各业务板卡，起到数据收集和发散的作用，提供6个自由用户板卡槽位。

HB-PWR-30电源板，HB-PWR-30电源板，支持双电源热备，AC100-240V输入，12V输出，功耗：100瓦。

2.5英寸录音硬盘槽位，置2.5寸硬盘提供槽位连接，主要用于存储录音文件，加强对录音文件的保护，增加安全性。

PCM-E1数字中继板，数字中继单元，每块板卡提供1路E1接口，支持PRI/No.1/No.7/Q.SIG，具备信令跟随。

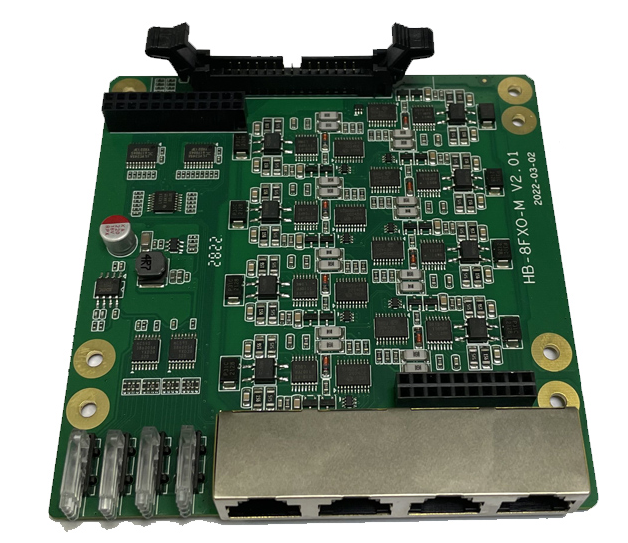

HB-8FXO-M.模拟中继母板,8路外线母板，对外提供8路外线接入，16个外线端口运行状态指示灯，具备忙音检测、反极转换、实时信号回送、外线呼入、呼出、未接电话等状态查询。

模拟中继母板图片如下

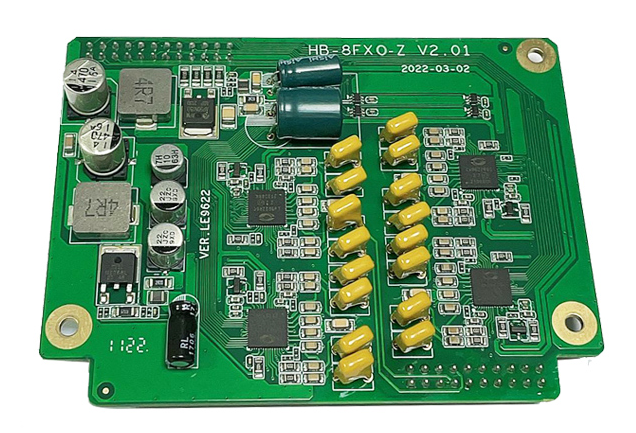

HB-8FXO-Z,模拟中继子板,8路外线子板，对外提供8路外线接入，为外线母板提供8路外线扩展，具备忙音检测、反极转换、实时信号回送、外线呼入、呼出、未接电话等状态查询。

模拟中继子板图片如下

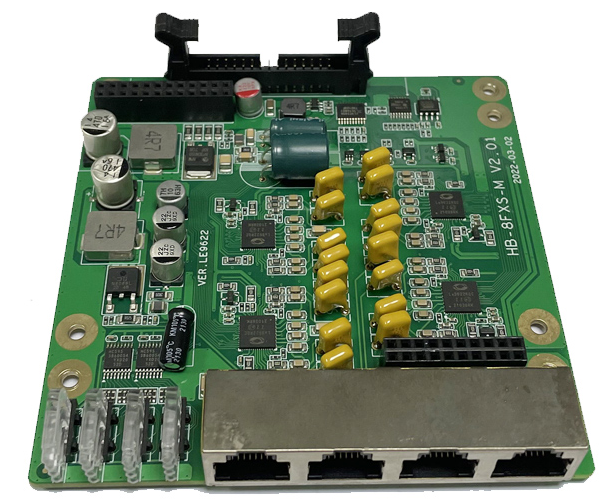

HB-8FXS-M,模拟分机母板,8路分机母板，对外提供8路分机输出，16个分机端口运行状态指示灯、具备双音频信号的接收、转发、电平持续、反极转换、提供铃流保护、分机状态跟踪并自检，并完成分机的送话与受话。

模拟分机母板图片如下

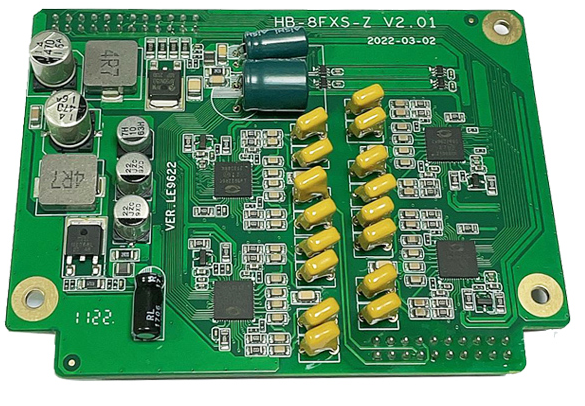

HB-8FXS-Z,模拟分机子板,8路分机子板，对外提供8路分机输出，为分机母板提供8路分机扩展，具备双音频信号的接收、转发、电平持续、反极转换、提供铃流保护、分机状态跟踪并自检，并完成分机的送话与受话。

模拟分机子板图片如下
