国威IPPBX,HB1930,HB1960,数字程控交换机,导光柱安装说明
来源:国威官方资料 | 作者:国威 | 发布时间: 2022-09-17 | 560 次浏览 | 分享到:
国威IPPBX,HB1930,HB1960,数字程控交换机,导光柱安装说明.导光柱是指安装在国威HB1930,HB1960外线板母板HB-8FXO-M上的指示灯,用红色导光柱表示;分机板母板HB-8FXS-M,用绿色导光柱表示。当设备正常运行时,导光柱颜色灯光将被点亮,未被点亮的端口存在异常.导光柱不但快速有效的帮助用户区分并识别外线板与分机板,还能帮助用户快速分析端口运行情况,快速的排查故障,解决HB1930,HB1960的故障问题。

国威IPPBX,HB1930,HB1960,数字程控交换机,导光柱安装说明.导光柱是指安装在国威HB1930,HB1960外线板母板HB-8FXO-M上的指示灯,用红色导光柱表示;分机板母板HB-8FXS-M,用绿色导光柱表示。当设备正常运行时,导光柱颜色灯光将被点亮,未被点亮的端口存在异常.导光柱不但快速有效的帮助用户区分并识别外线板与分机板,还能帮助用户快速分析端口运行情况,快速的排查故障,解决HB1930,HB1960的故障问题。

导光柱如何安装?

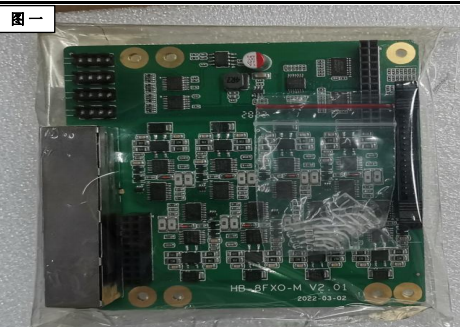

1:把模块板从包装盒取出,(特别注意板卡上的型号标识,外线母板只可以承接外线子板)如下如所示


2.4pcs导光柱从包装袋取出,如下图所示

国威HB1930,HB1960板卡模块图

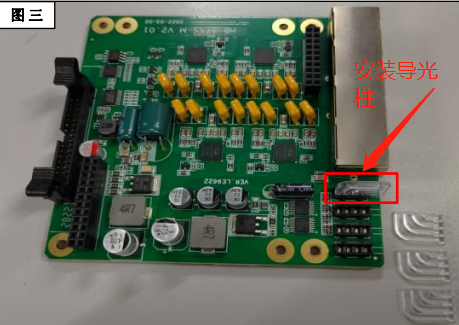

3.4pcs导光柱依次压紧在模块板对应位置,如下图所示

国威HB1930,HB1960板卡模块图

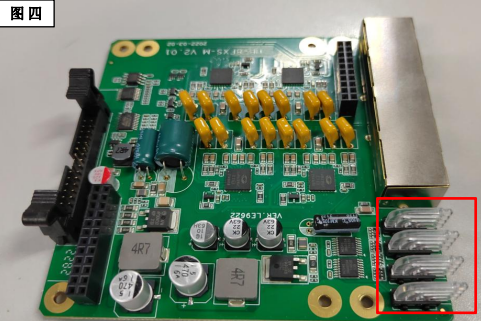

4.检查4cs导光柱是否有漏装,如下图所示

国威HB1930,HB1960板卡模块图

一个导光柱

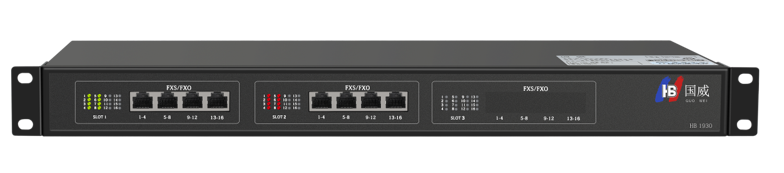

安装好的导光柱的设备效果如下图

国威HB1930安装完整图解

从上面的设备可以清楚的判断出SLOT 1是HB-8FXS-M分机板,因为点亮的是绿色导光柱,而且是只有HB-8FXS-M分机母板,还可以扩展HB-8FXS-Z分机子板,因为导光柱只点亮了前面的8个端口指示灯,如果扩展分机子板HB-8FXS-Z后,SLOT 1的16个绿色导光柱灯将全部点亮,内线分机端口扩展为16个

从上面的设备可以清楚的判断出SLOT 2是HB-8FXO-M外线板,因为点亮的是红色导光柱,而且是只有HB-8FXO-M分机母板,还可以扩展HB-8FXO-Z分机子板,因为导光柱只点亮了前面的8个端口指示灯,如果扩展外线子板HB-8FXO-Z后,SLOT 2的16个红色导光柱灯将全部点亮,外线端口扩展为16个。
