国威HB100,HB1910,HB1930,HB1960,数字IP程控电话交换机,安装设置使用说明:

1：登录

电脑网口直连国威HB1910,HB1930或者HB1960IPPBX LAN口，设置电脑网口IP为192.168.100.X (X=2-254)

国威HB1960,HB1930的LAN口默认IP地址为192.168.100.1，打开电脑浏览器，在地址栏输入http://192.168.100.1

默认管理员用户名和密码同为 admin

出于安全考虑，首次登录后，请修改管理员密码

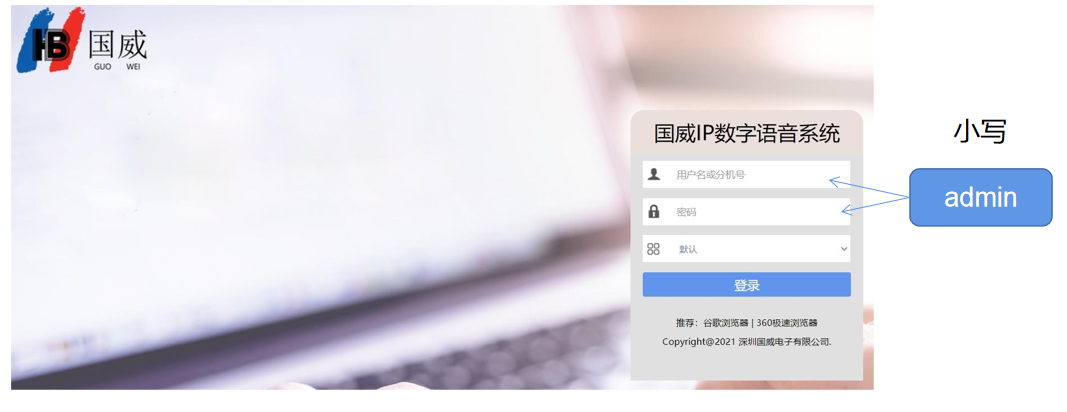

进入登录界面

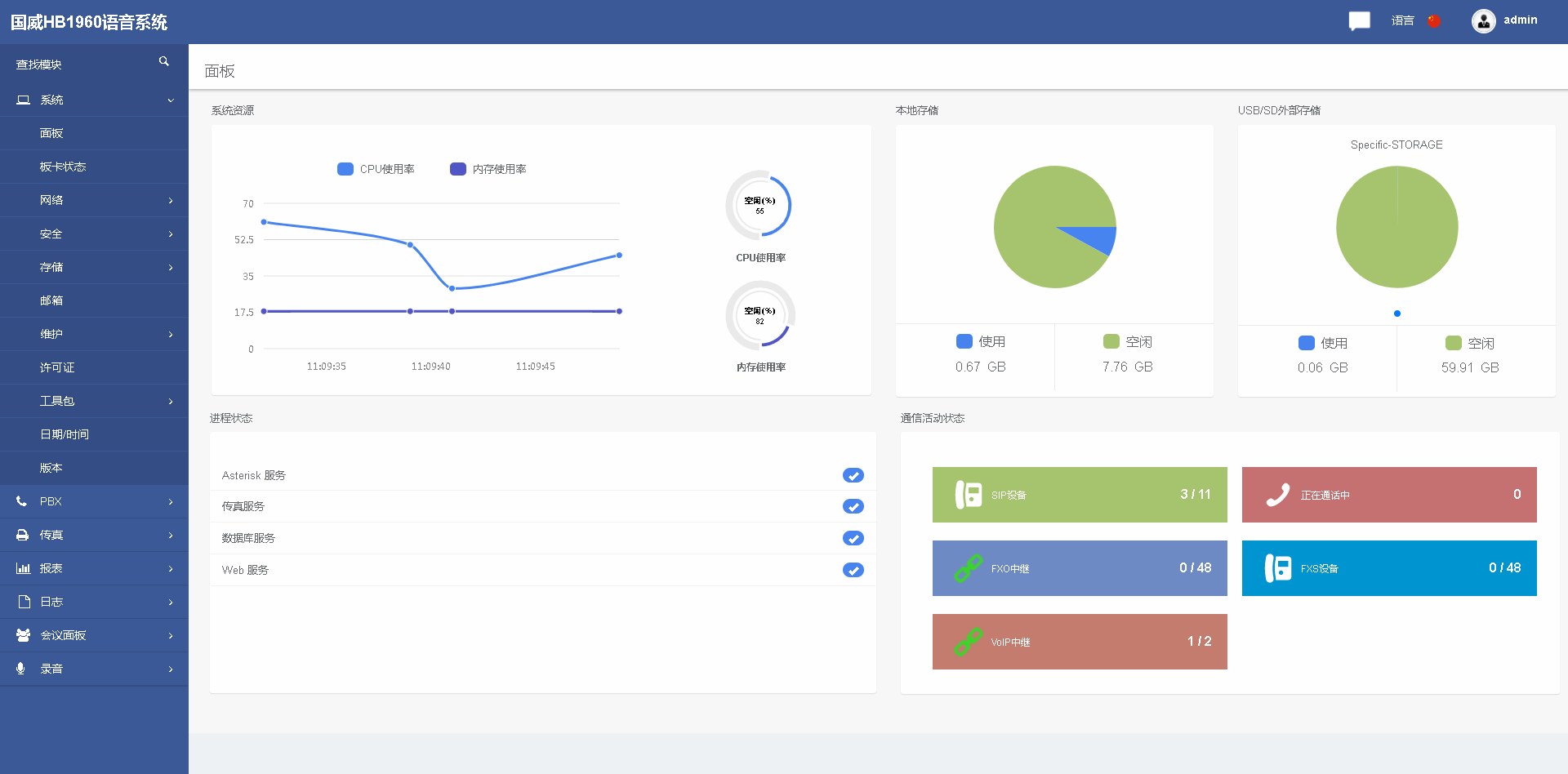

国威HB1930,HB1930的系统管理界面为可视化设置界面，可以很好的帮助用户解决设置问题，如下图所示。

2：设置网络参数

点击菜单 系统 - 网络 - 网络参数

修改WAN口 IP配置，类型默认静态 , 修改IP地址、子网掩码、网关

点击右上角 保存 ，等待30秒，提示修改后IP地址

将国威HB1930或者1960的 WAN口连接至网络交换机，后续WAN口将用于登录IPPBX主机和IP话机注册

3：分机设置

点击菜单 PBX - 分机 - 分机

默认模拟分机号码为8xxx，SIP分机号码为6xxx

默认SIP注册账号为分机号，注册密码默认为：Aa780780，注册端口号为5060

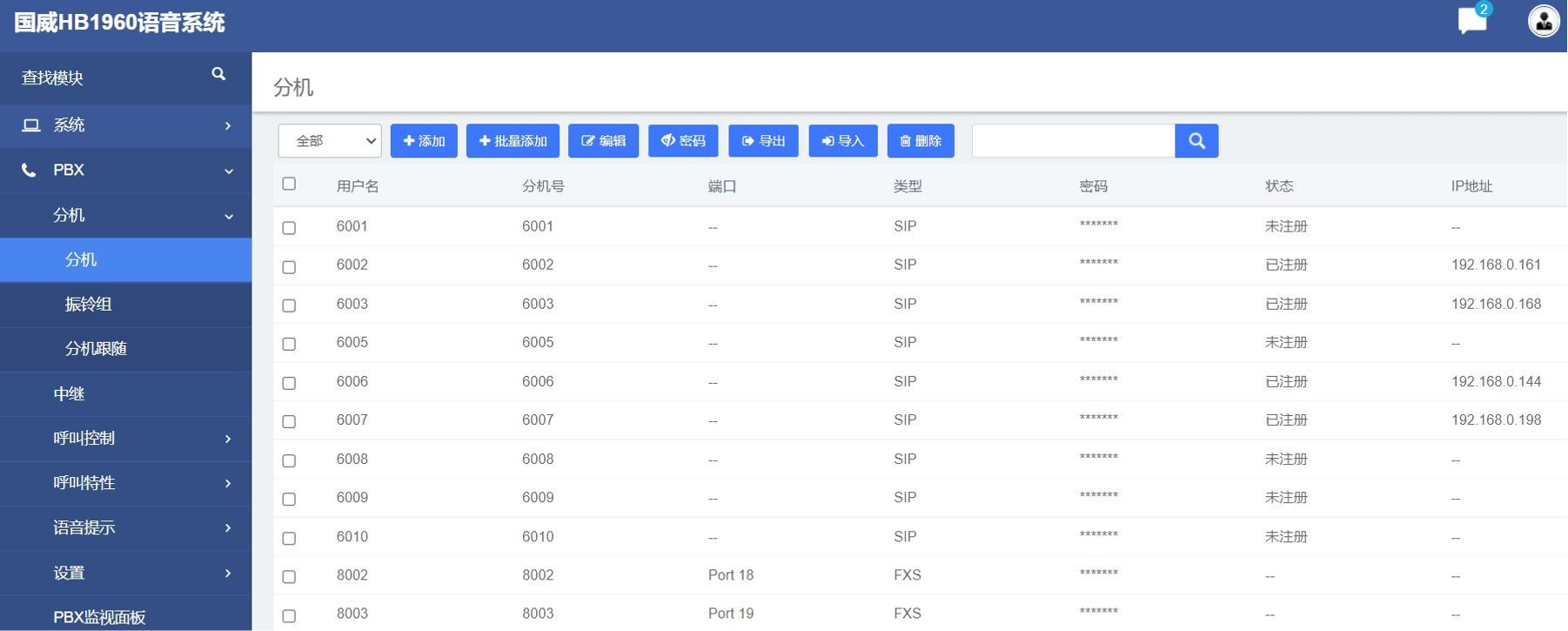

可单个或批量添加分机，也可使用导出/导入功能添加多个分机，如下图

4：设置中继

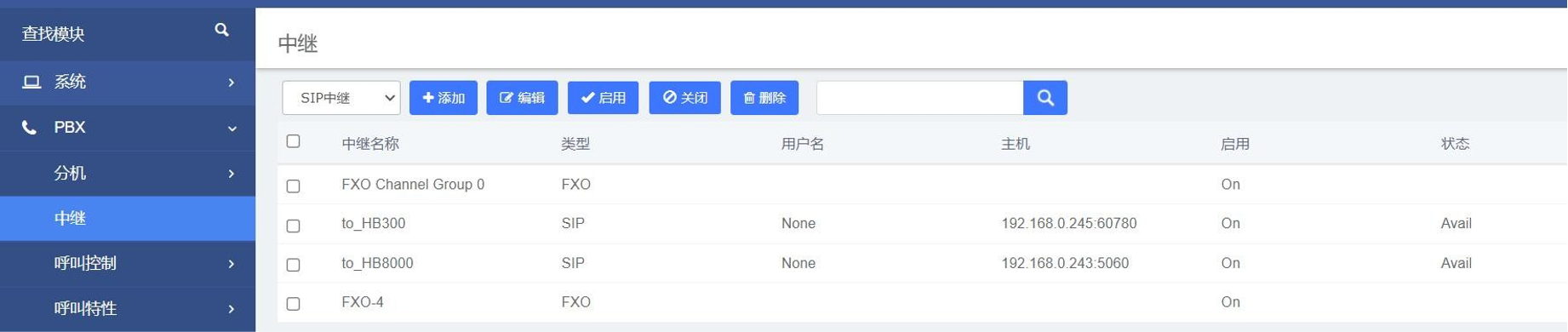

点击菜单 PBX - 中继

点击下拉列表 选择SIP中继、FXO中继，点击添加

设置国威模拟中继

填写中继名称，策略将FXO端口放入已选区域，点击保存 ，并点击应用。

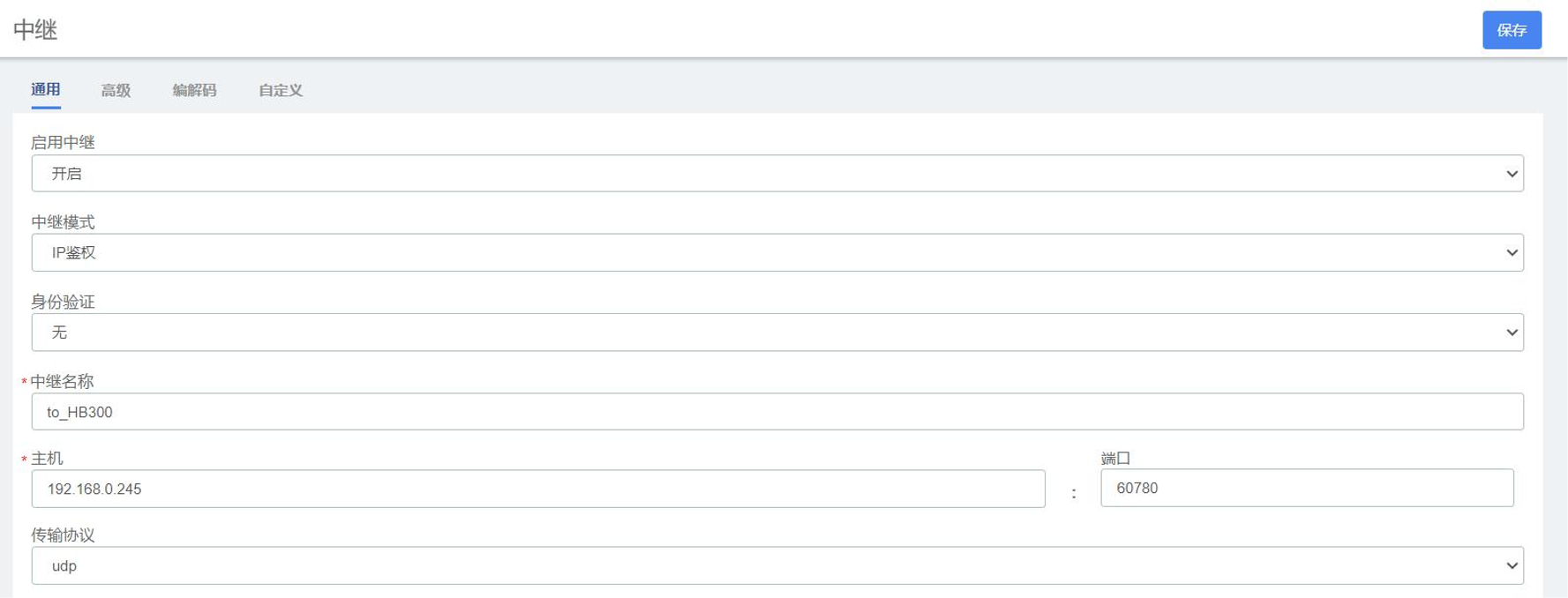

设置SIP中继

填写中继名称、主机IP地址、端口号，点击 保存 ，并 应用

5：设置呼出路由

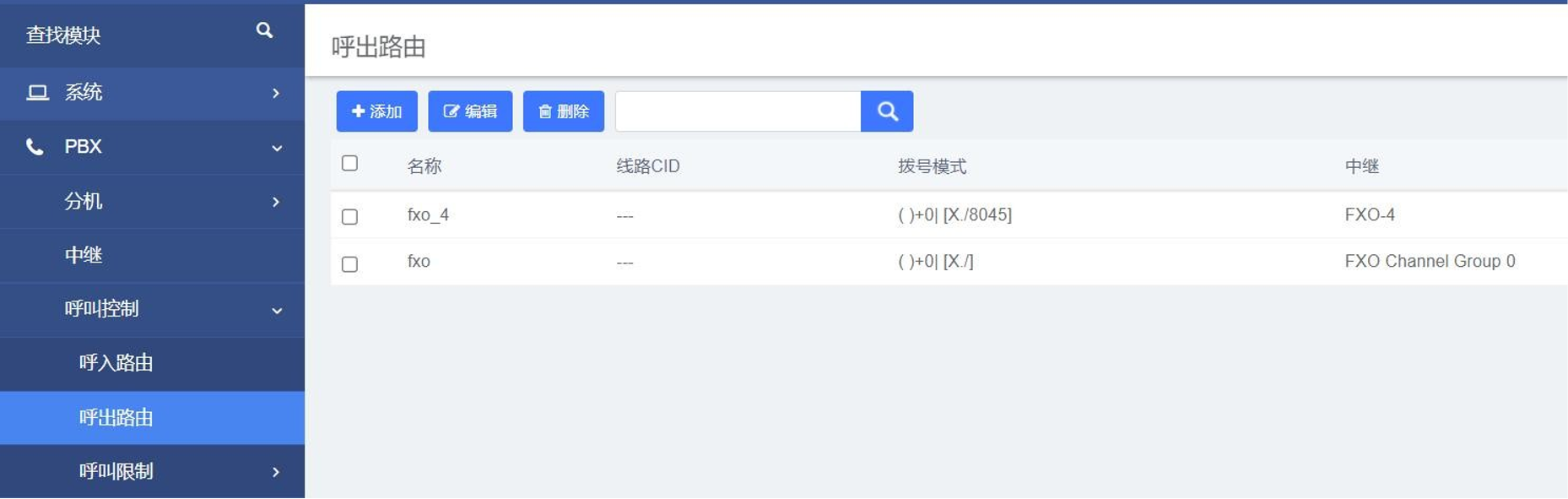

点击菜单 PBX - 呼叫控制 - 呼出路由

默认FXO模拟中继出局字头为 0 ，SIP中继出局字头为 9

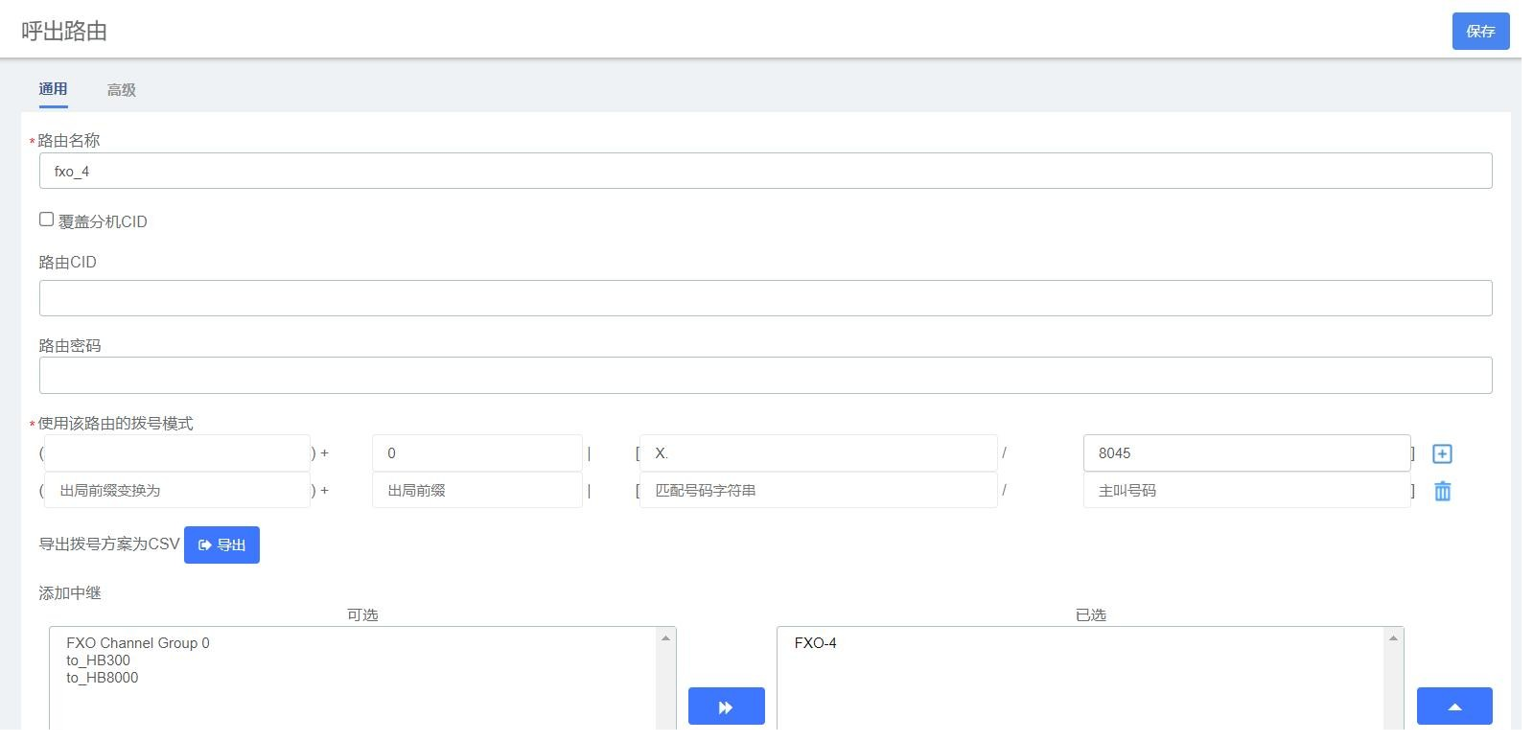

点击添加、编辑 可设置呼出路由

填写 路由名称

填写 使用该路由的拨号模式

出局前缀变换为：出局加发，如17909

出局前缀：出局字头，如0，9，不填为直拨出局

匹配号码字符串：匹配被叫号码，正确时才送号，可填写 X. 代表任意被叫号码

主叫号码：匹配主叫号码，正确时才送号，可用于专线设置，指定某分机从该路由所绑定中继呼出

添加中继 将指定中继放入 已选 区域

点击 保存 ，并 应用

设置出局

拨9出局，分机6001、8002、8888共用中继fxo_3呼出

直拨出局，分机6002从中继fxo_4呼出

拨6出局加发17909，号码81开头的分机共用中继fxo_77_80呼出

拨0出局，所有分机共用中继FXO Channel Group 0呼出

6:设置呼入路由

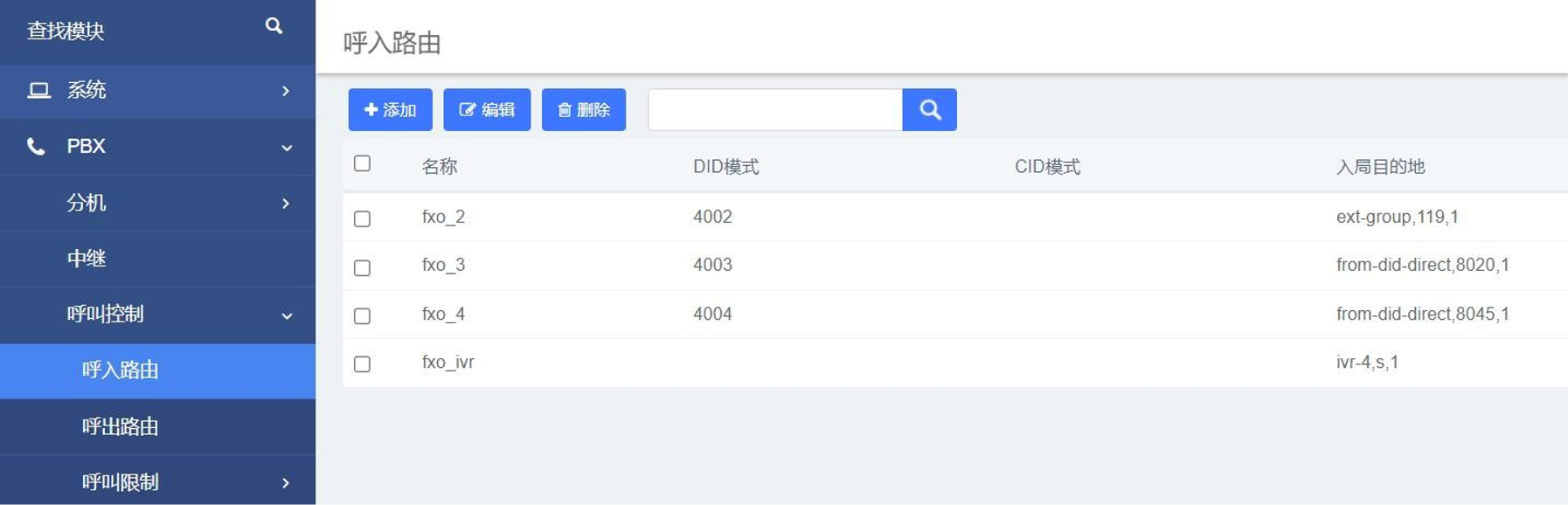

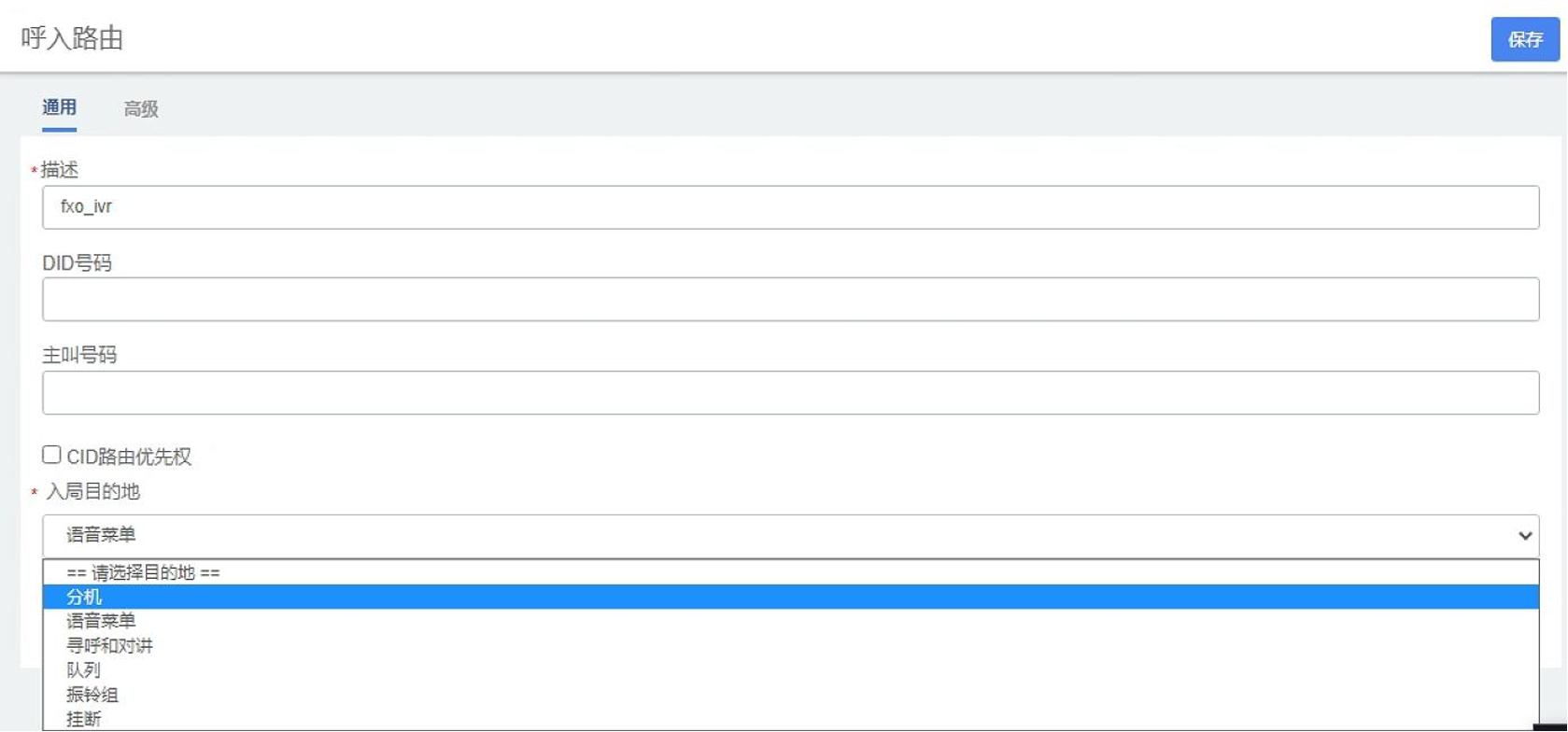

点击菜单 PBX - 呼叫控制 - 呼入路由

点击添加、编辑 可设置呼入路由

填写 描述

DID号码：选填项，配合 外线DID绑定 设置，用于指定某中继呼入路由

选择入局目的地

点击 保存 ，并 应用

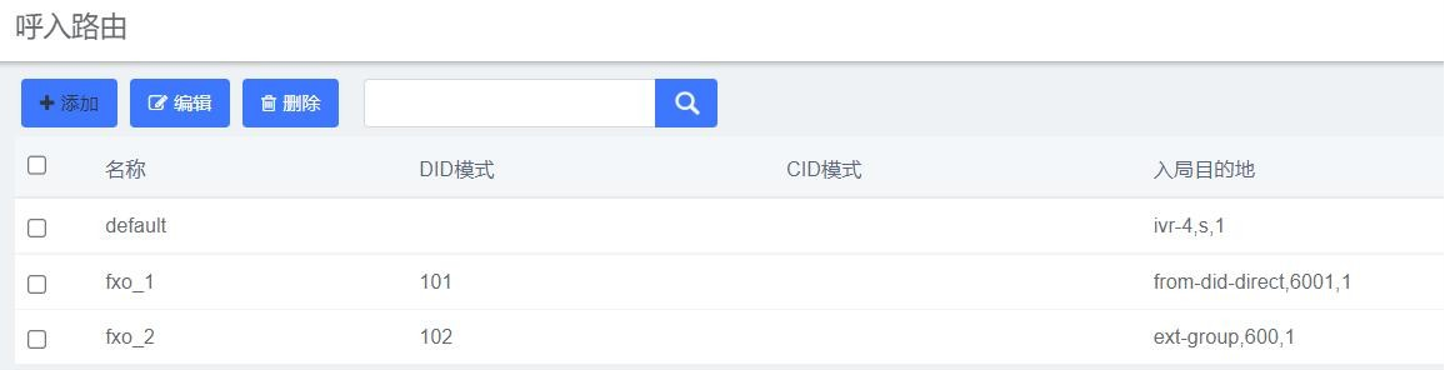

未指定DID号码的其它外线，呼入到IVR

DID号码为101的外线，呼入指定分机6001响铃

DID号码为102的外线，呼入到振铃组600

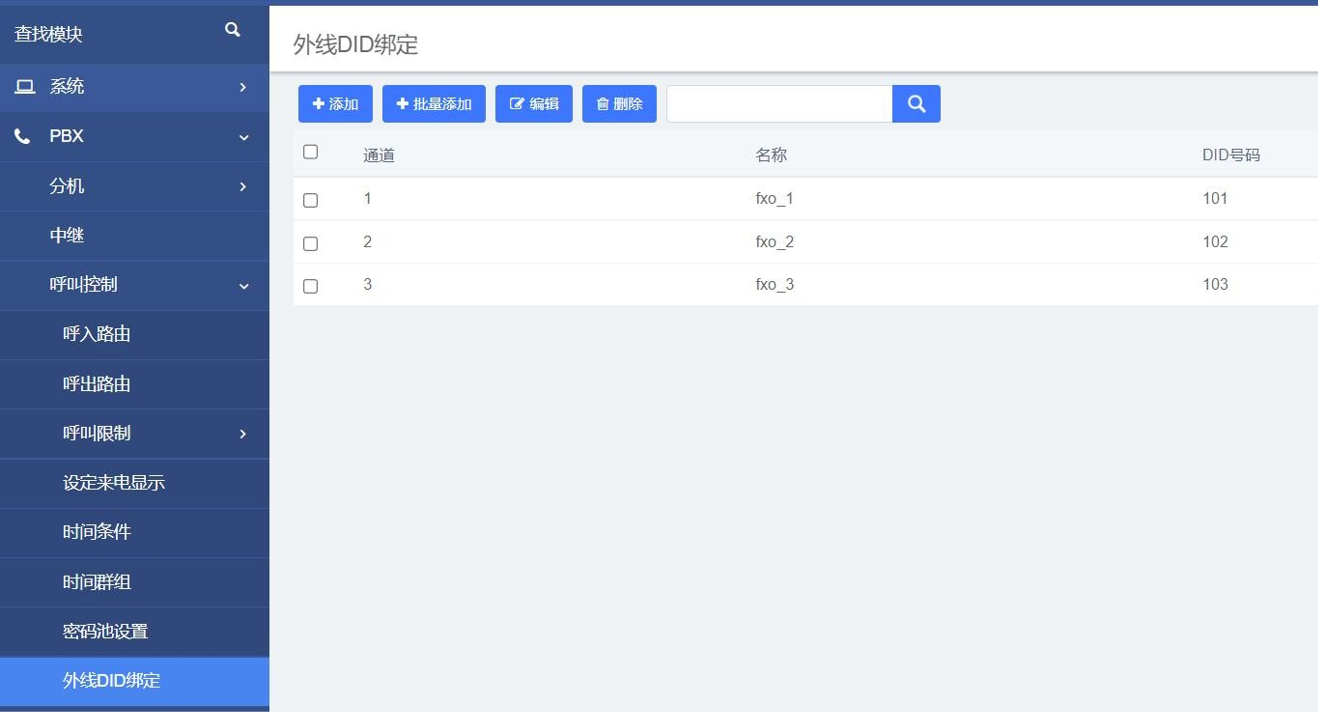

设置外线DID绑定

通道：外线端口号

名称：自定义

DID：自定义，和现有分机号，振铃组号，队列号，会议号不冲突

7：设置语音菜单

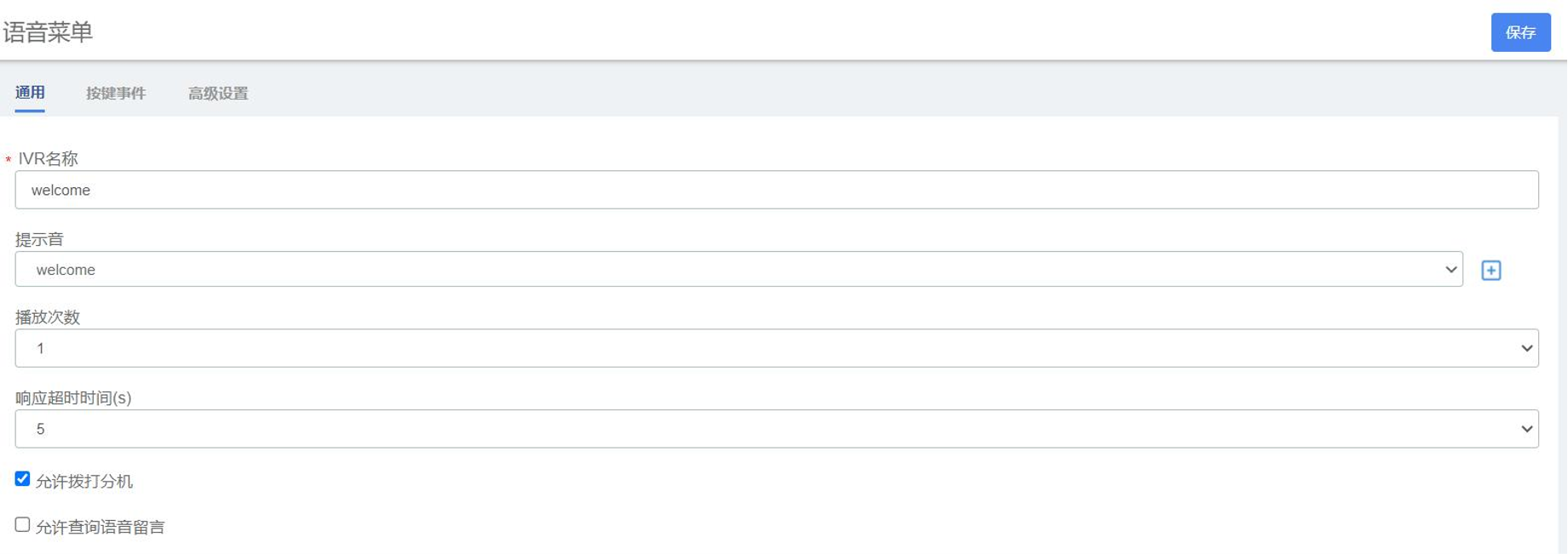

点击菜单 PBX - 呼叫特性 - 语音菜单

点击添加、编辑 可设置语音菜单

填写 IVR名称

提示音：在菜单PBX - 语音提示 - 系统提示 - 自定义提示音 中上传自录IVR语音

选择语音播放次数，默认为1次

响应超时时间：中继呼入听语音，语音播放完后，不拨号超时时间

点击 保存 ，并 应用

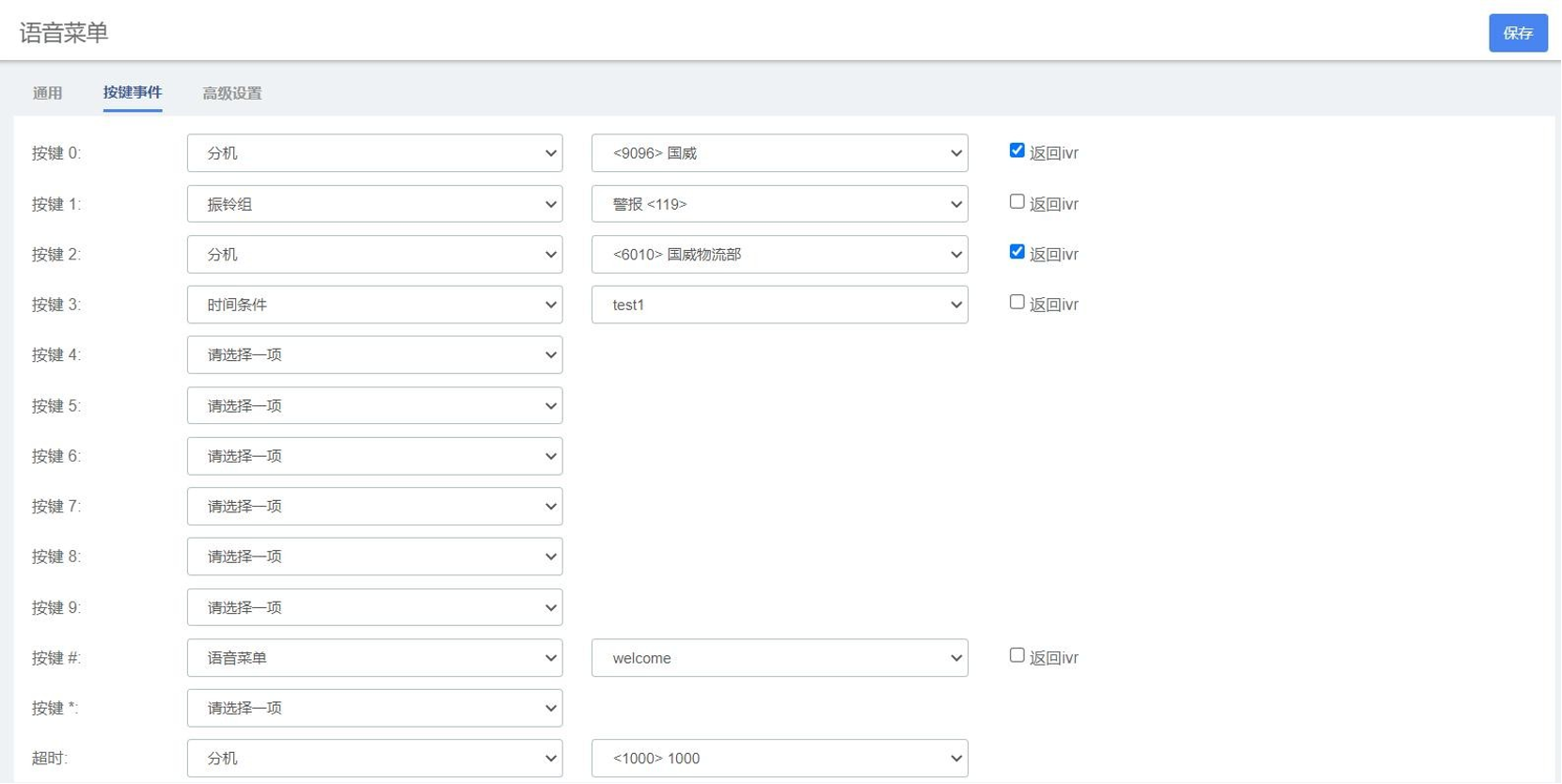

自定义按键事件，当中继呼入，听语音时可选择不同数字键，进入不同响应方式

点击 保存 ，并 应用

国威HB1930、HB1960数字IP程控交换机安装配置指导。
