国威HB1960数字程控交换机是面向1000用户左右的企业，提供专业的IP语音解决方案的融合通信设备。

设备参数：

铁壳19寸2U机架式语音通信设备，系统采用高速、稳定、扩展性强大的X86构架，四核四线程2.2GHz独立CPU、16GB内存、240并发、具备HDMI、USB、Console接口、2个千兆网口、API接口。6个自由用户槽位、1个录音硬盘槽位，Web图形数字化管理界面，最大支持4E1、96FXO、1024SIP中继；96FXS、1024SIP分机、双电源热备。电源AC100-240V、功耗150W。

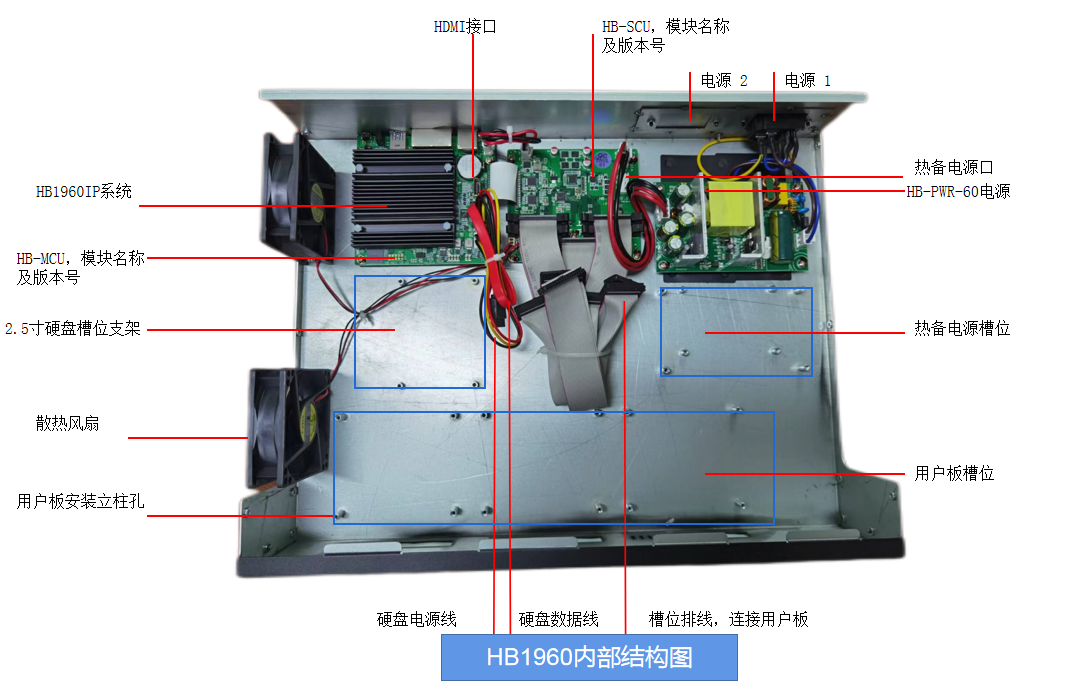

国威HB1960是模块化可扩展的通信设备，用户可以根据自身的项目需求，选择对应的模块板卡安装,内部结构图如下：

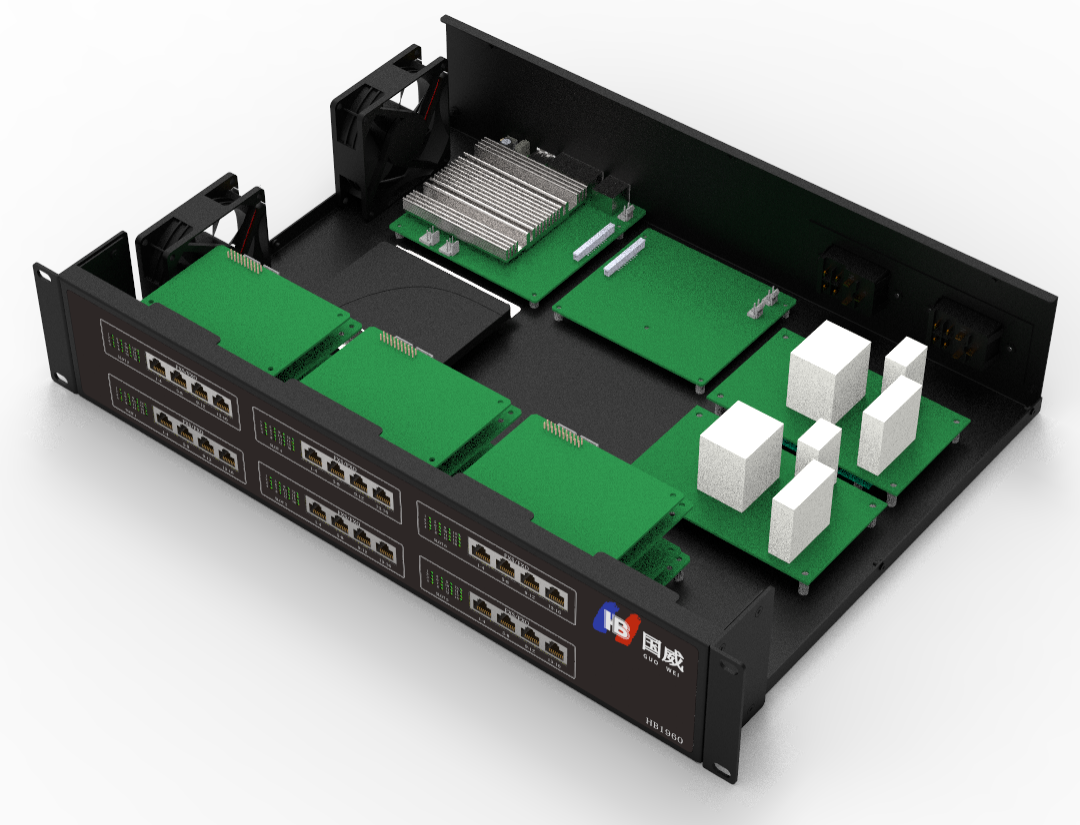

模块结构图

板卡安装配置说明如下

正面六个用户槽位：SLOT1、SLOT2、SLOT3、SLOT4、SLOT5、SLOT6

1：内部HB-SCU分控板上有对应SLOT的排线插槽，并分别配置一条16路排线，用于连接用户板

2：用户板卡模块分别为：

HB-8FXO-M(8路模拟外线母板，占用槽位，排线连接HB-SCU）、HB-8FXO-Z(8路外线子板，排针孔位插入外线母板，不占用槽位）、HB-8FXS-M(8路模拟分机母板、占用槽位，排线连接HB-SCU）、HB-8FXS-Z(8路模拟分机子板，排针孔位插入分机母板，不占用槽位）

PCM-E1、PCM-E2数字中继板，占用槽位

3：FXS/FXO板卡指示灯

红色指示灯为外线板，1-8为母板指示灯，9-16为子板指示灯，当检测到外线信号时常亮，未检测到外线信号时闪烁

绿色指示灯为分机板，1-8为母板指示灯，9-16为子板指示灯，待机状态时常亮，摘机、振铃或通话过程中闪烁

4：配置举例：

配置8外线/16模拟分机：HB-8FXO-M*1/HB-8FXS-M*1,HB-8FXS-Z*1

配置80外线/8模拟分机：HB-8FXO-M*5，HB-8FXO-Z*5/HB-8FXS-M*1

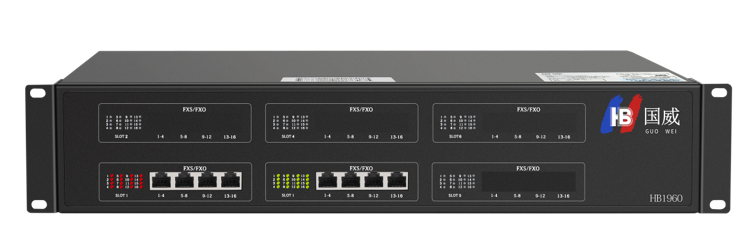

配置好的成品图如下：

以上成品图的配置是16外线/300IP分机+16路模拟分机。

说明：图片可以看出有16个红色指示灯被点亮，说明配置了16条外线，有16个绿色指示灯被点亮，说明配置了16路模拟分机，系统默认自带300个SIP分机端口（可扩展至1024SIP分机）。
