某大学校园网电话系统解决方案

项目情况

学校有南北两个校区，南校区为老校区，北校区为新建校区。

设有教学科研机构26个，开设65个本科专业；有10个博士后科研流动站，15个博士学位授权一级学科，27个硕士学位授权一级学科；有专任教师2600余名，全职院士3多人，全日制在校生37837人，其中本科生22000多人，硕士生12000多人，博士生2700多人。

南北校区占地面积近4000亩,校舍建筑面积约150万平方米。

现需要部署新校区北校区电话系统，包含主教学楼，阶梯教室，图书馆，电子阅览室，实验室，科技楼、学生宿舍、教室宿舍等等共计建筑36栋。

甲方需求：

1：北校区共计新增语音电话点位16000个，每栋楼宇之间采用光纤互通，且北校区电话通信系统要与南校区互通融合，南校区（老校区全部部署的是传统大对数电话线缆）。

2：每栋楼宇有弱电机房，楼层有多个弱电井汇聚，桌面电话采用传统模拟电话，降低成本。

3：大学有中国电信，中国移动，中国联通多家运营商同时接入，需要电话系统能同时对接多家运营商。

4：部分实验楼，实验室等需要接入洁净电话，并屏蔽无线信号，需求对讲电话功能。

5：对部分保密电话通信端口进行独立隔离，对通话需要录音保存。

6：需要有话务台管理系统，便于管理该校区的电话系统。

7：对通信主机需要做到双机热备，双电源热备，提高可靠性。

国威某大学校园网电话系统解决方案

1：北校区核心主机房部署两套国威HB3000(软交换服务器IPPBX）一主一备，单套国威HB3000内线SIP分机配置20000容量，配置双电源热备。

2：南校区因原来部署的是传统交换机，需要北校区对南校区进行通信系统融合，因此在南校区部署一套国威HB1960数字IP电话网关，连接南北校区的电话系统互通。

3：北校区每栋楼宇弱电机房部署国威电话分机网关（IAD），分机网关并入光纤局域网，并注册到国威HB3000软交换服务器上，完成主干道互通。IAD下行连接语音配线架，楼宇内电话主干道采取垂直大对数线缆连接到楼层弱电井，弱电井部署语音分线箱或者楼层语音配线架与垂直大对数线缆连接。再通过楼层分线箱或者楼层语音配线架连接电话线或者网线到工位TP点位面板。

4：甲方要求的洁净电话可以通过电话分机网关直接接入满足需求，对讲电话可以部署国威数字SIP电话，实现SIP对讲电话功能。为保密，校区将局域网划分一个VLAN进行隔离，专门为SIP电话接入提供IP端口，满足学校的要求。

5：对需要录音的端口，划分在可录音端口区域，并在国威HB3000软交换服务器硬盘上配置一个录音存储文件，满足甲方的需求。

6：学校网管通过Web界面登录国威HB3000软交换系统话务台管理系统，满足用户需求。

7：国威HB3000配置双电源热备，配置两套主机，完成主备部署。

8：再配置一套国威HB1960数字IP程控交换机作为中继网关，用于连接北校区国威HB3000软交换服务器与运营商接入连接设备，用于外网的呼出呼入。

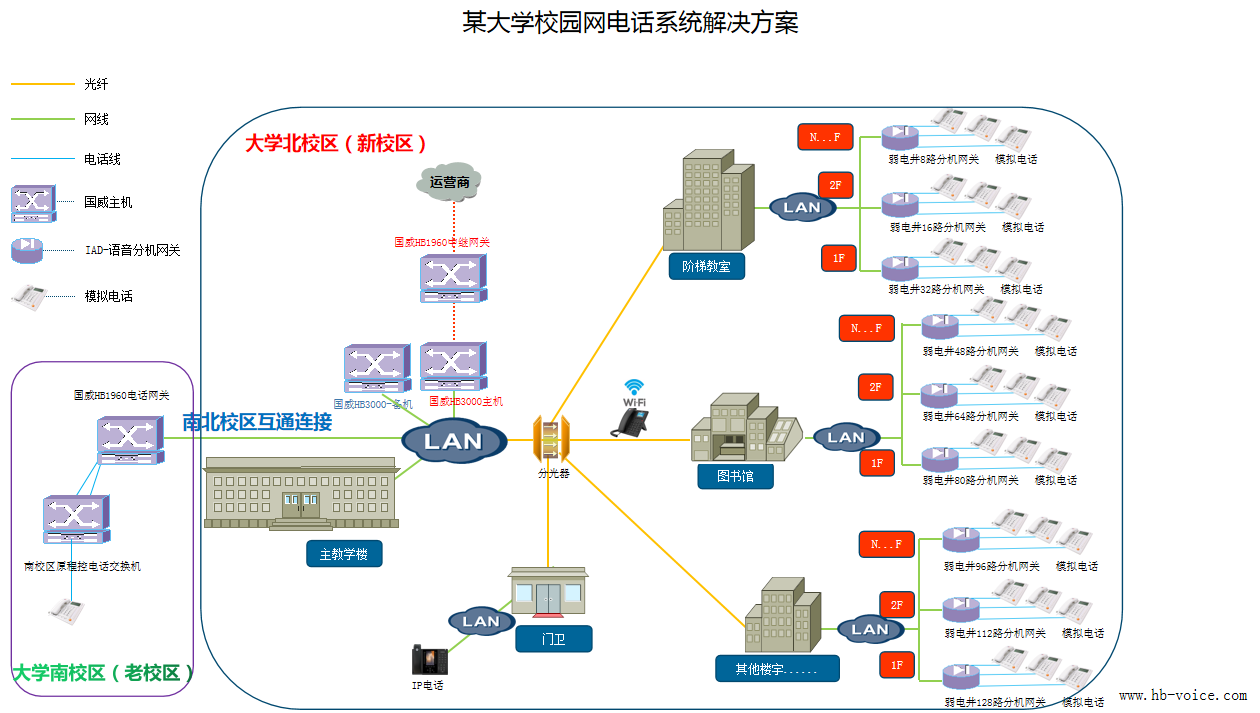

国威大学校园网电话系统解决方案拓扑图如下
