国威HB300数字IP程控交换机,IPsec,安全协议配置步骤说明
来源:国威官方资料 | 作者:国威 | 发布时间: 2022-01-27 | 404 次浏览 | 分享到:
国威HB300数字程控交换机作为IPsec VPN服务器，配置步骤如下： 步骤 1 在Ipsec策略页面添加策略。步骤 2 在Ipsec应用页面查看添加的策略，对策略进行修改、删除操作。步骤 3 在IPsec状态页面查看已启用的策略，对策略进行连接或断开操作。步骤 4 在IPsec日志页面查看进行IPsec连接、断开的相关日志。

国威HB300数字IP程控交换机,IPsec,安全协议配置步骤说明

首先我们需要了解什么是IPsec？

IPsec（Internet Protocol Security）即Intenet安全协议，是IETF提供Internet安全通信的一系列规范，它为IP数据报文提供了高质量﹑可互操作的﹑基于密码学的安全功能。特定的通信方之间在IP层通过加密与数据源验证等方式，来保证数据报文在网络上传输时的私有性﹑完整性和安全性。

国威HB300数字程控交换机作为IPsec VPN服务器，配置步骤如下：

步骤 1 在Ipsec策略页面添加策略。

步骤 2 在Ipsec应用页面查看添加的策略，对策略进行修改、删除操作。

步骤 3 在IPsec状态页面查看已启用的策略，对策略进行连接或断开操作。

步骤 4 在IPsec日志页面查看进行IPsec连接、断开的相关日志。

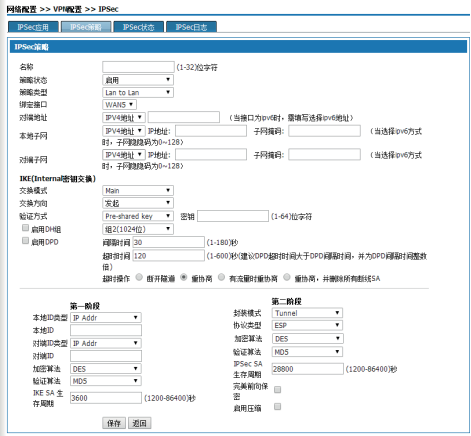

选择“VPN配置>IPSec，单击<IPSec策略>标签，进入“IPSec策略页面”如下图所示。

IPsec策略说明如下：

界面项

说明

IPsec策略

通过设置IPsec策略，在本端和对端之间建立一个安全通道。

策略名

自定义该策略名称，可输入1-32位字符。

策略状态

可选“启用”或“禁用”。

策略类型

Lan to Lan：用于两台设备的对接；

Remote Access：用于PC与本产品的对接。

绑定接口

指定该安全通道的本地接口。可选项为当前可用的WAN5口。

对端地址

指定该安全通道连接的对端地址，可设置为IP地址或域名。

本地子网

指定该安全通道的本地网段。

对端子网

指定该安全通道连接的对端网段。

IKE（Internal密钥交换）说明如下：

界面项

说明

IKE（Internal密钥交换）

配置IKE，IKE使用了两个阶段为IPsec进行密钥协商并建立

SA。

交换模式

选择第一阶段的交换模式，可选“Main”或“Aggressive”。

Main模式和Aggressive模式交换的主要差别在于，

Aggressive交换不提供身份保护，只交换3条消息。在对身份

保护要求不高的场合，使用Aggressive模式可以提高协商的速

度；在对身份保护要求较高的场合，应使用Main模式。

交换方向

选择“发起”，本端为IKE协商的发起端；选择“接收”，本

端为IKE协商的响应端。

验证方式

设置通信双方的身份验证方式，可选“Pre-shared Key（预

共享密钥）”或“RSA Signature（数字签名）”。

开启DH组

选中单选框，开启DH组，可选“组2（1024位）”或“组5

（1536位）”。

启用DPD

选中单选框，启用DPD功能；

间隔时间：设置多长时间没有从对端收到IPsec报文，则触发

DPD查询。默认值为30秒，取值范围: 1～180秒；

超时时间：发送DPD查询后，设置多长时间没有收到DPD应

答，则删除IKE SA和相应的IPsec SA。默认值“120秒”， 取值范围1～600秒。

第一阶段配置说明如下：

界面项

说明

第一阶段

配置第一阶段，通信各方彼此间建立了一个已通过身份认证和安全保护的通道，即建立一个IKE SA。

本地ID类型

IKE第一阶段的协商过程中本端设备使用的ID类型，用来给对

端标识自己的身份。可选“IP地址”或“域名”。

本地ID

类型选择“IP地址”，设置IP地址；类型选择“域名”，设置域名。

对端ID类型

IKE第一阶段的协商过程中对端设备使用的ID类型。可选“IP

地址”或“域名”；

两台对接设备之间，一台设备设置的本端ID与另一台设备设置

的对端ID应该保持一致。

对端ID

类型选择“IP地址”，设置IP地址；类型选择“域名”，设置域名。

加密算法

DES（Data Encryption Standard）：使用64bit的密钥对报文块进行加密；

3DES（Triple DES）：使用三个64bit的DES密钥对报文块进行加密；

AES（Advanced Encryption Standard）：本产品支持

128bit﹑192bit﹑256bit密钥长度的AES算法；

默认值为“DES”。

验证算法

MD5：MD5通过输入任意长度的消息，产生128bit的消息摘要；

SHA1：SHA1通过输入长度小于2的64次方bit的消息，产生

160bit的消息摘要，SHA1的摘要长于MD5，因而更安全的；

默认值为“MD5”。

IKE SA生存周期

在设置的IKE SA生存周期超时前，会提前协商一个SA来替换

旧的SA，在新的SA还没有协商完之前，依然使用旧的SA，在

新的SA建立后，将立即使用新的SA，而旧的SA在生存周期超

时后，被自动删除；

默认值“3600秒”，取值范围: 1200～86400秒。

第二阶段配置说明如下：

界面项

说明

第二阶段

配置第二阶段，用第一阶段建立的SA为IPsec协商安全服务，

即为IPsec协商具体的SA，建立用于最终的IP数据报文安全传

输的IPsec SA。

封装模式

Tunnel： 在隧道模式下，AH或ESP插在原始IP报文头之前，

 另外生成一个新的报文头放到AH或ESP之前；

Transport：在传输模式下，AH或ESP被插入到IP报文头之

后，但在所有传输层协议之前，或所有其他IPsec协议之前；

默认值为“Tunnel模式”。

协议类型

AH：AH是认证头协议，协议号为51。主要提供的功能有数据

源认证﹑数据完整性校验和防报文重发功能；

ESP：ESP是报文安全封装协议，协议号为50。与AH协议不

同的是，ESP将需要保护的数据报文进行加密后再封装到IP包

中，以保证数据的机密性；

默认值为“ESP”。

加密算法

可选DES﹑3DES﹑AES128﹑AES192﹑AES256，默认值为“ DES”。

验证算法

可选MD5或SHA1，默认值为“MD5”。

IPsec SA生存周期

设置IPsec SA的生存周期，超过设置时间，需要重新协商IPsec SA；

默认值“28800秒”，取值范围: 1200～86400秒。

完美前向保密

选中单选框，启用完美前向保密；

启用该功能后连接的时间会加长但保密性更好。

启用压缩

需要压缩IPsec的报头则选择此项。

保存

单击<保存>按钮新增Ipsec策略，显示于Ipsec应用页面。

根据以上步骤，完成国威HB300数字IP程控交换机的安全协议的配置。
