市交通局、市公路管理局、市航运管理局电话系统组网解决方案

甲方项目现有情况说明

交通局电话系统运行时间较久，部分通讯线缆老化非常严重，为提升工作效率决定对现有电话系统进行升级改造。

交通局

现有4栋楼宇，每栋楼宇垂直线缆为大对数，局内楼宇水平主干道为大对数部署，现需要用光纤替换水平主干道大对数线缆，每栋楼宇内部线缆保留，办公桌面继续使用原有传统模拟电话；改造后的电话系统需要与市公路管理局、市航运管理局电话系统进行组网互通。

交通局目前语音系统容量为：6E1、48模拟中继、1024模拟分机，交通局要保留原有的外线中继，升级改造后的电话系统需要支持录音、话务台管理、数字IP电话扩展、支持2000门分机用户扩展，要求采用双系统热备、双电源热备提高电话系统的可靠性。

要求电话系统设备支持桌面电话配置一个独立长号（运营商电话号码），一个内部短号（比如8001），采用对外进行长号呼叫，对内进行免费通话。

现市交通局、市公路管理局、市航运管理局内部局域网互通。

市公路管理局

现有400分机电话用户，运营商提供4E1、32模拟中继接入，内部线路为传统的大对数线缆，现在需要对电话系统主设备升级，升级后的设备需要具备与交通局组网，并支持光传输及SIP电话扩展。

市航运管理局

现有情况是：运营商提供4E1、48模拟中继接入，现有360门分机用户，采用传统大对数部署，现在需要对电话系统主设备升级，升级后的设备需要具备与交通局组网，并支持光传输及SIP电话扩展。

根据甲方项目升级改造要求，国威电话系统组网解决方案为：

1：在交通局总局机房部署国威HB8000数字IP程控电话交换机主机，配置各栋楼宇对应的PDH光交换板连接光纤，在远端3栋楼副机房部署国威光纤副机，并配置PCU光纤分控板，通过单模单纤与交通局主机房的HB8000直连。

2：国威HB8000电话系统主机配置6E1、48模拟中继，对接原有运营商提供的中继。

3：按照甲方要求配置双电源、双主控热备系统、录音系统、IP电话系统、话务台管理系统等，满足甲方需求。

4：国威HB8000主机通过弹性编码功能，对分机端口配置专线专用捆绑，满足某些指定工位的直线呼出、呼入，并编辑内部短号进行互通。

5：国威HB8000主机配置支持SIP协议的VOIP中继VCU模块，与系统其他分管部门进行融合通信IP电话系统组网。

6：在市公路管理局、市航运管理局主机房各部署一套国威HB8000数字IP电话系统，预留光纤接口，配置VOIP中继模块，与交通局进行电话系统组网。

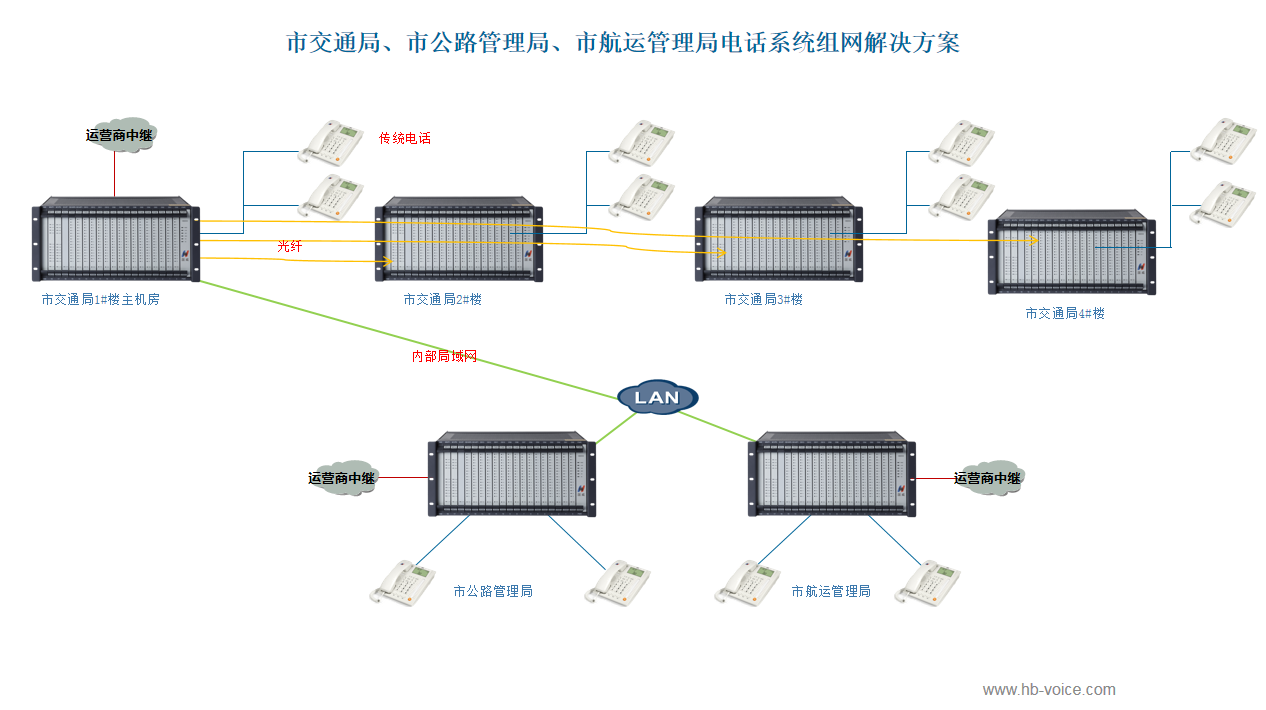

市交通局、市公路管理局、市航运管理局电话系统组网解决方案拓扑图为：
