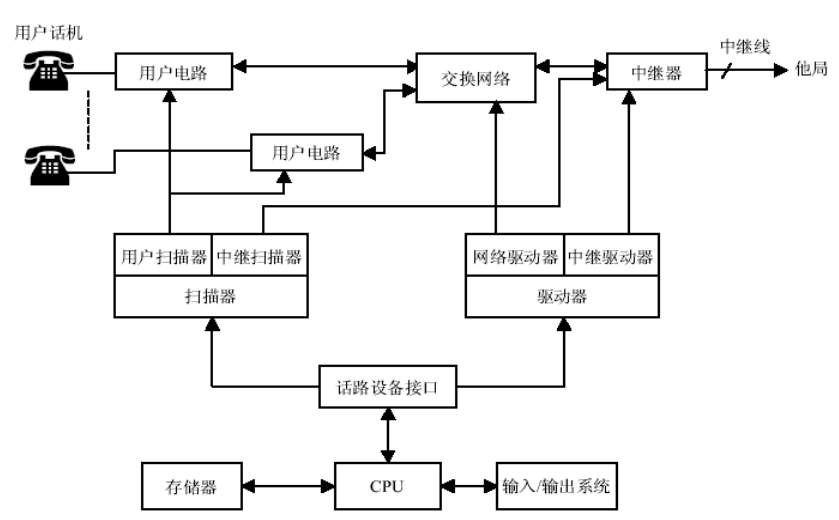

程控电话交换机一般分为中央控制系统与话路系统，现将结构原理及功能说明如下：

1：话路系统组成及链路说明

话路系统主要由交换网络与外围电路组成。

外围电路：包括用户电路、中继器、扫描器、网络驱动器、话路接口等。

交换网络：为话音信号的PCM数字信号提供接续通路。

用户电路：是交换网络与用户线间的接口电路，实现将数字语音信息送给交换网络，同时将用户线上的信号与交换网络隔离。

中继器：交换网络与中继线间的接口电路。

扫描器：收集用户状态（或中继线状态）到控制部分。

网络驱动器：在CPU控制下，执行交换网络中通路的建立和释放。

话路设备接口：统一协调信号的接收，传送和分配。

2：中央控制系统

CPU：程控电话交换机系统的大脑，一般用主控板或者叫MCU主控系统，它负责呼叫控制运算、交付、追踪、并进行数据资源分配管理、并保存正处于通话中的端口的信息，双主控热备能确保在第一系统发生故障时自动冗余无缝切换到备份系统，并保持正在通话的呼叫不会中断。

存储器：存储交换系统程序和数据，支持Mysql数据库系统，采取Qos内核设计及椭圆曲线的RTP媒体双向加密技术音频板，为系统提供语音信号TDM<->IP的相互转换管理，IP语音压缩，提供各种音源及DTMF检测，对系统结构进行系统管理，支持话单容量≧200万条的内置芯片贮存、支持Flash备份方式（不通过外加电容或电池，主机数据不会因为电池调度、电容失效造成数据丢失）。
