一、背景

群众文化中心作为承担公共文化服务、群众文化活动组织、艺术培训与交流等职能的综合性场所，其业务场景覆盖日常办公、大型活动调度、安保巡检、应急响应等多个维度。随着服务范围的扩大与业务复杂度的提升，构建一套适配群众文化中心建筑布局与业务特性的高效通信系统，采用语音核心交换层-局域网传输层-IP电话终端层的三层架构，打造稳定、智能、可扩展的数字IP电话通信网络，全面提升文化中心的通信效率与应急响应能力。

二、需求

（一）功能需求

基础通信功能：实现所有终端间免费内部通话，支持外线接入与公网通话；具备呼叫转移、呼叫等待、三方通话、语音信箱等功能，满足日常办公沟通需求。

智能调度：前台部署调度终端，可实现一键群呼、分组呼叫、通话转接等功能，适配大型文化活动时的多部门协同调度需求。

视频通信功能：领导办公室终端需支持高清视频通话，实现远程会议、跨区域业务沟通，减少现场会议的时间与空间成本。

移动通信功能：为安保巡检、流动服务人员配置移动WIFI电话机，支持在文化中心全区域内WIFI电话内部通信，确保移动场景下的实时联络。

应急呼叫功能：地下室、展厅、设备间等特殊区域部署一键呼叫终端，实现与前台调度总机的一键对讲与紧急报警，提升应急事件的响应速度。

管理功能：通过管理平台完成分机批量配置、权限设置、通话日志查询等操作，简化系统维护流程。

（二）性能需求

系统可靠性：核心交换设备采用双电源热备，中继线路采用E1数字中继为主、FXO模拟中继为辅的备份机制，确保系统稳定运行，单设备模块故障或单中继线路中断时不影响整体通信。

通话质量：支持G.729、G.711等高清语音编码，确保内部通话与外线通话高清音质。

系统扩展性：核心交换机需支持1024台IP分机注册，适配未来文化中心人员规模扩大与功能区域新增的需求；终端设备支持即插即用式扩展，无需复杂配置。

（三）管理与安全需求

权限分级管理：支持分权限配置，可为领导、中层管理人员、普通员工、安保人员设置不同的通信权限，如领导可优先使用外线资源，专线专用等，普通员工仅开放内部通话权限，安保人员可使用一键报警功能等。

数据安全保障：IP电话系统采用SIP协议，可设置IP黑名单功能；通过VLAN划分将语音流量与办公数据流量隔离，避免办公网络病毒或攻击影响语音系统稳定性。

日志追溯能力：系统自动记录所有通话的时间、时长、主被叫号码等信息日志，便于后续溯源与审计。

（四）兼容性需求

系统需与群众文化中心现有局域网无缝融合，利用现有网络布线资源实现语音传输，无需重新铺设专用通信线路；核心设备支持与主流运营商的E1、FXO中继线路、SIP中继线路对接，确保运营商公网通信的兼容性与稳定性。

三、解决方案

（一）整体架构设计

本方案采用语音核心交换层-局域网传输层-IP电话终端层的三层架构，各层级功能独立且协同联动，构建高效、稳定、可扩展的IP电话通信系统，具体架构如下：

语音核心交换层：作为整个系统的核心，负责语音信号的交换处理、中继线路接入、分机注册管理与呼叫路由控制，部署于文化中心核心机房，采用双电源热备保障可靠性。

局域网传输层：利用文化中心现有局域网作为语音传输载体，实现跨楼栋、跨区域的语音信号传输，完成语音通信。

IP电话终端层：根据不同使用场景部署对应的IP电话终端，包括领导办公室视频电话、中层领导数字IP电话、普通员工基础IP电话、前台调度终端、安保移动WIFI电话与特殊区域一键呼叫终端，所有终端通过局域网注册至核心交换机，实现统一管理与通信。

（二）语音核心交换层部署方案

本方案选用国威HB1960数字IP程控电话交换机作为语音核心交换设备，部署于群众文化中心核心机房，具体配置与功能如下：

核心设备配置：配置国威HB1960主机，搭载双电源模块实现热备功能，主电源故障时备用电源自动切换，确保核心设备连续运行；主机支持4路E1数字中继与96路FXO模拟中继、SIP中继接入，满足文化中心外线通信需求。

中继接入方案：采用“E1数字中继为主、FXO模拟中继为辅”的冗余架构，E1数字中继通过运营商专线接入，单E1线路可支持30路并发通话，满足大型活动时的高并发外线需求；FXO模拟中继作为备份线路，保障外线通信不中断。

核心功能实现：

分机注册管理：支持1024台IP分机注册，通过SIP协议与终端设备对接，管理员可在后台批量配置分机号、权限、语音信箱等参数，终端接入局域网后完成注册与配置，实现语音通话。

呼叫处理与路由：实现内部分机互拨、外线呼入呼出的路由控制，支持按时间段、分机权限设置呼叫规则，如工作时间外线呼入自动转接至前台，非工作时间转接至值班人员分机。

功能模块：内置语音信箱、通话录音、自动话务员、呼叫队列等功能模块，语音信箱可存储未接来电留言，通话录音可对指定分机或外线通话进行录音，自动话务员可引导外线来电者转接至对应分机。

机房部署要求：核心交换机部署于核心机房标准机柜内，机柜需满足通风、防潮、防雷要求；电源接入机房UPS系统，确保市电中断时设备可继续运行。

（三）局域网传输层部署方案

利用群众文化中心现有局域网作为语音传输载体，优化措施保障语音传输的稳定性与质量：

网络VLAN划分：将局域网划分为语音VLAN与数据VLAN，语音流量与办公数据流量物理隔离，避免办公网络病毒、拥堵等因素影响语音通信。

楼栋间传输：文化中心各楼栋间通过现有光纤骨干链路连接，满足跨楼栋语音传输，无需额外部署传输层。

无线覆盖优化：针对安保移动WIFI电话的通信需求，优化文化中心公共区域、地下室、展厅等区域的无线WIFI覆盖，确保无线信号覆盖，用于国威WIFI电话的注册，并通信。

（四）IP电话终端层部署方案

根据群众文化中心不同岗位与场景的需求，部署对应的国威IP电话终端，具体部署方案如下：

领导办公室终端：在中心主任、副主任等领导办公室部署国威GW61V视频电话机，支持高清视频通话、三方视频会议、通讯录同步、语音信箱等功能，满足领导远程办公与跨区域沟通需求；终端通过局域网有线接入，保障通信稳定性。

中层领导终端：在各部门负责人办公室部署国威GW23G数字IP电话机，搭载2.8英寸彩屏，支持8条SIP线路、高清语音通话、来电显示、一键速拨等功能，适配中层管理人员多线程沟通的需求。

普通员工终端：在普通办公区域部署国威GW11P数字IP电话机，支持基础语音通话、来电显示、呼叫转移等核心功能，满足日常办公沟通需求，具备高性价比与易用性。

前台调度终端：在中心前台部署国威GW62V指挥调度电话机，支持10.1英寸大屏触摸屏、一键群呼、通话录音调度功能，前台工作人员可通过该终端统一调度所有分机，实现大型活动与应急场景下的高效调度。

安保移动终端：为安保巡检人员配置国威GW36手持式移动WIFI电话机，支持WIFI 2.4G/5G双频段接入、长续航、一键报警、GPS定位等功能，安保人员在巡逻过程中可随时与前台调度中心或其他安保人员沟通，遇到紧急情况时可一键触发报警信号。

特殊区域终端：在地下室、展厅、设备间、消防通道等特殊区域部署国威GW18一键呼叫对讲IP电话机，该终端具备支持一键呼叫前台调度总机与对讲功能，特殊区域人员遇到紧急情况时可快速发起呼叫，无需拨号操作。

（五）系统优势与价值

全品牌融合优势：整个系统采用国威同一品牌的核心交换机与终端设备，所有设备基于统一的SIP协议开发，兼容性与稳定性更优；同时可享受厂商统一的技术支持与售后服务，降低后期维护成本。

高效协同能力：通过调度平台与一键呼叫、群呼等功能，实现各部门、各岗位间的高效协同，提升大型文化活动组织与应急响应的效率。

扩展性与灵活性：核心交换机支持分机数量扩展，终端设备采用网络连接部署，未来文化中心新增功能区域或人员时，可快速完成系统扩展，无需大规模改造。

成本节约：利用现有局域网布线资源，无需重新铺设专用通信线路，降低初期部署成本；内部分机通话免费，减少日常通信费用支出。

四、设备选型

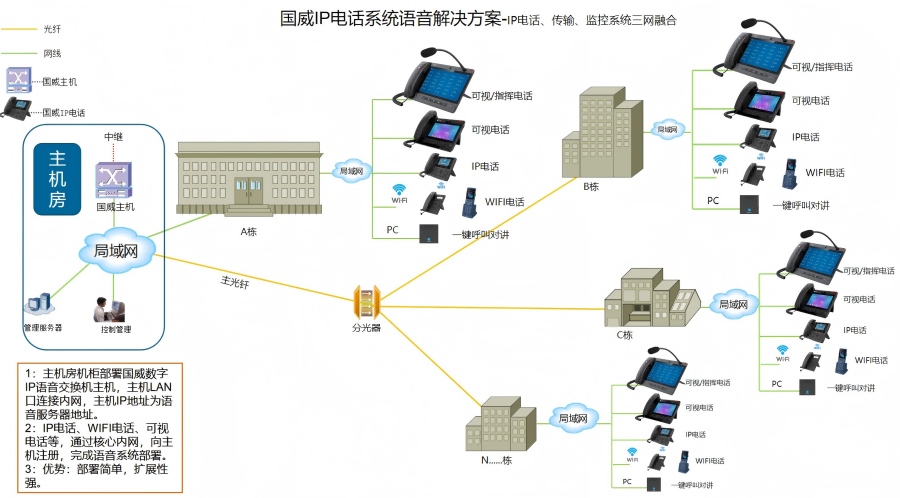

适配于群众文化中心电话通信系统的技术解决方案拓扑图如下：
