一、项目背景

随着中高端酒店行业的快速发展，宾客对于住宿期间的即时电话通信、对讲品质提出了更高要求，不仅需要稳定清晰的通话体验，更需便捷智能的个性化服务。同时酒店运营方也亟需通过高效的通信管理系统提升内部协作效率、优化服务流程、降低运营成本。摩托罗拉IPPBX9000数字IP程控电话交换机凭借其高可靠性、丰富的业务功能及灵活的扩展能力，能够完美契合中高端酒店的通信需求，构建一套集宾客个性化服务与酒店精细化管理于一体的专业通信系统。

二、中高端酒店通信需求分析

（一）宾客服务需求

稳定清晰的通话质量：无论是内线通话还是外线呼叫，均需保障语音清晰、无延迟、无中断。

个性化便捷服务：支持语音叫醒、免打扰、留言服务等功能，满足不同宾客的个性化需求。

多场景通话覆盖：客房及卫生间均需部署电话，宾客在房间内任意区域均可便捷使用通信服务。

一键式服务呼叫：支持一键拨打前台、客房服务、餐饮等部门，简化宾客操作流程。

（二）酒店管理需求

高效话务管理：具备专业话务台功能，支持来电转接、代接、强插、强拆等话务操作，提升总机服务效率。

全流程通话录音：对所有分机通话进行录音，满足服务监管、纠纷追溯及合规要求。

精准计费与押金管理：支持灵活的计费规则设置，结合押金额度管控通话权限，避免费用损失。

智能话务统计：自动生成呼叫次数、通话时长、出局方向等多维度统计报表，为运营决策提供数据支撑。

高可靠性保障：系统具备冗余备份机制，中继及核心设备均支持主备切换，避免通信中断。

标准化合规性：符合国家通信设备告警、网管、维护管理等标准，保障系统稳定合规运行。

应急响应能力：具备灾难逃生、一键报警功能，在突发情况下保障通信畅通及宾客安全。

三、解决方案概述

本方案基于摩托罗拉IPPBX9000数字IP程控电话交换机构建中高端酒店通信系统，采用“运营商数字E1中继为主、FXO模拟中继备份”的双模式中继接入方式，保障外线通信的可靠性。机房核心部署摩托罗拉IPPBX9000，配置模拟分机板卡，通过DB37线缆连接核心机房110语音总配线架，再利用大对数线缆传输至各楼层110语音配线架。楼层配线架通过4芯电话线（2芯使用、2芯备用）连接至酒店客房电话机，若客房与卫生间均设置电话，则通过客房语音点位并线至卫生间话机，实现全场景通信覆盖。系统融合语音、房态、录音、会议、广播等多项功能，同时满足宾客个性化服务需求与酒店精细化管理需求。

四、系统架构设计

系统采用四层架构设计，从下到上依次为终端接入层、配线传输层、核心交换层、中继接入层，各层级分工明确、协同联动，保障通信系统的稳定高效运行：

（一）中继接入层

- 主用中继：采用运营商数字E1中继接入，提供大容量、高稳定的外线通信通道，满足酒店高峰时段的通话需求。

- 备份中继：配置FXO模拟中继作为备用，当E1中继出现故障时可切换至FXO中继，采用模拟中继出局，保障外线通信不中断。

- 信令支持：摩托罗拉IPPBX9000支持FXO、7号信令、1号信令、PRI、Q.SIG等多种信令接口，最大支持8路数字中继、2048路环路中继接口，可灵活适配不同运营商的中继类型。

（二）核心交换层

机框配置：采用19寸3U铁壳机架式设计，具备21个模块槽位，包括2个MCU双系统热备槽位、2个PWR双电源热备槽位、1个NMI录音存储硬盘槽位、16个用户板卡混插槽位，支持模拟分机板卡灵活配置。

交换性能：采用2K*2K无阻塞时隙交换网络IP&TDM+IOT模块化构架，全并发双工无阻塞通话，BHCA呼叫处理能力达54000，轻松应对酒店高峰时段的通话压力。

冗余备份：支持双MCU主备切换、双电源热备，结合内置硬盘录音系统的冗余存储，保障核心系统的高可靠性。

扩展能力：支持8框堆叠扩展，最大可接入2048模拟用户或1792数字IP用户，同时支持LC光纤接口直连拉远延伸远端扩展，满足酒店后续扩容需求。

（三）配线传输层

机房配线：摩托罗拉IPPBX9000模拟分机板卡通过DB37线缆直接连接机房110语音总配线架，实现核心设备与配线系统的标准化对接。

楼层传输：采用大对数通信线缆将机房总配线架与各楼层110语音配线架相连，保障语音信号的长距离稳定传输。

终端布线：楼层语音配线架通过4芯电话线连接至客房电话机，其中2芯用于语音传输、2芯作为备用，若客房卫生间配置电话，则从客房语音点位进行并线延伸，实现客房内全区域通信覆盖。

（四）终端接入层

终端设备包括酒店客房模拟电话机、卫生间模拟电话机，同时可扩展支持IP话机、WiFi无线电话、PC软电话等终端类型，满足酒店不同区域的通信需求。系统支持模拟话机、IP话机、视频话机、WiFi无线电话、PC软电话、广播话站等多种终端接入，具备良好的兼容性与灵活性。

五、核心设备：摩托罗拉IPPBX9000特性详解

（一）硬件与性能特性

物理规格：19寸3U铁壳机架式设计，尺寸为宽482mm*深270mm*高135mm，符合机房机架安装标准。电源与板卡接口、状态显示面板前置，便于设备安装、维护与状态监控。

槽位配置：共21个模块槽位，包括2个MCU双系统热备槽位、2个PWR双电源热备槽位、1个NMI录音存储硬盘槽位、16个用户板卡混插槽位，支持模拟分机板卡灵活配置。

性能参数：系统具备1个LAN口、1个RS232串口、1个差分堆叠扩展接口、1个时钟信令同步接口。BHCA呼叫处理能力54000，单框支持256内线用户，8框堆叠扩展后最大支持2048模拟用户或1792数字IP用户。

电源配置：支持AC-220V/DC-48V双模式输入电源，功耗仅200W，降低机房能耗。双PWR槽位支持热备切换，避免电源故障导致系统中断。

交换网络：采用先进的2K*2K无阻塞时隙交换网络IP&TDM+IOT模块化构架的集中控制管理技术，实现全并发双工无阻塞通话，保障语音传输的流畅性。

（二）协议与信令支持

IP协议：支持SIP/IMS/VOIP等协议，可与下一代网络及运营商IMS网络对接，具备良好的扩展性。

中继信令：支持FXO、7号信令、1号信令、PRI、Q.SIG、磁石、EM等多种信令接口，最大支持8路数字中继、160路并发SIP中继、2048路环路中继接口，适配不同运营商的外线接入需求。

语音与传真编码：支持G.711、G.723、G.729等语音编解码协议，可根据网络带宽自动调整编码方式，保障语音质量。支持T.30、T.38传真透传协议，满足酒店传真业务需求。

（三）管理与维护特性

双模式管理：话务台管理系统支持RJ45网口、RS232串口双模式联机管理，保障管理通道的可靠性。

录音系统：内置1T硬盘存储的录音系统，支持声控、码控、键控三种录音模式，对设备内所有分机通话进行录音，最大支持512路录音并发，1T硬盘可存储约3万小时录音文件。管理者可通过网络登录录音系统，对录音文件进行查询、筛选、在线试听及导出操作。

智能模式切换：支持日常、夜服、用餐、休息值班模式的自动切换，同时支持节假日语音提示及系统值班模式自动切换，适配酒店不同时段的服务流程。

告警系统：符合YD 344-90国家交换机执行标准，具备通信系统障碍自动显示灯告警、系统数据异常、通信链路（含光纤）异常、录音异常、时间异常校准、语音叫醒异常、押金异常、电话会议异常等弹窗提醒功能，及时预警故障信息。

网管标准：符合YD/T1141-2007国家安全网管执行标准，支持日志数据采集、保存、下载与离线分析，可生成呼叫次数、出局方向、通话时长、主被叫端口等多维度统计报表，并以图形化方式汇总展示，支持打印输出。

维护管理：符合YDN 065-1997国家交换机维护管理功能执行标准，可通过话务台或输入输出终端进行数据修改与输入，支持人机对话通行字验证、指令语法分析及错误指示。支持人工闭塞、停用和启动中继器、用户设备。具备故障测试诊断功能，检测到硬件或软件故障时自动告警，指出故障范围及性质并存储记录。

安全标准：符合YD/T 2044-2009网络数据访问控制机制标准及智能语音分析唤醒控制标准要求，支持IPv6访问控制，拒绝未通过验证的远程连接，保障系统数据安全。

（四）酒店专属业务功能

宾客服务类：语音叫醒（支持单次/多次/批量叫醒、个性化语音提示）、免打扰服务、留言服务、缩位拨号、分机自报分机号及日期时间等。

话务管理类：PC话务台、软坐席功能、总机循环、电话会议（支持多组会议同时召开）、电话广播、电脑语音话务员导航、内外线部门分组、中继专用、监听、强插、强拆、代接等。

计费与管控类：灵活计费规则设置、押金管理（根据押金额度管控通话权限）、通话等级限制、恶意电话追踪、黑名单/白名单管控等。

智能管理类：话务统计分析、在线数据下载、DID绑定、一号双机、静音抑制、回声抑制、丢包补偿等。

应急保障类：灾难逃生、一键报警（宾客可直接拨打预设紧急号码）、迷你吧联动（通过话机触发迷你吧消费登记）、房态等。

六、系统核心优势

高可靠性冗余设计：双MCU双系统热备、双电源热备、E1与FXO中继主备切换，多重冗余机制保障系统无单点故障。

超高并发处理能力：BHCA54000的呼叫处理能力，结合无阻塞时隙交换网络，轻松应对酒店高峰时段的通话需求。

全场景业务覆盖：融合语音、视频、录音、会议、广播、叫醒、迷你吧等多项功能，同时满足宾客服务与酒店管理需求。

精细化管理支撑：多维度话务统计、全通话录音、精准计费与押金管控，助力酒店实现精细化运营。

标准化合规保障：符合国家通信设备告警、网管、维护管理等多项标准，保障系统合规稳定运行。

灵活扩展能力：支持8框堆叠扩展，最大2048模拟用户接入，同时支持LC光纤拉远扩展，适配酒店后续扩容需求。

低能耗高效益：200W低功耗设计，降低机房运营成本。双模式电源支持，适配不同机房供电环境。

七、售后服务与保障

质保服务：核心设备摩托罗拉IPPBX9000提供1年硬件质保，软件终身免费升级。

技术支持：厂家提供技术热线4008838698支持，远程协助解决系统操作与配置问题。

定期维护建议：使用方应每季度安排技术人员进行系统巡检，包括硬件状态检查、软件版本更新、日志分析等。每年进行1次系统全面优化，提升系统性能。

升级服务：根据酒店业务发展需求，提供系统扩容、功能升级的专项技术支持。

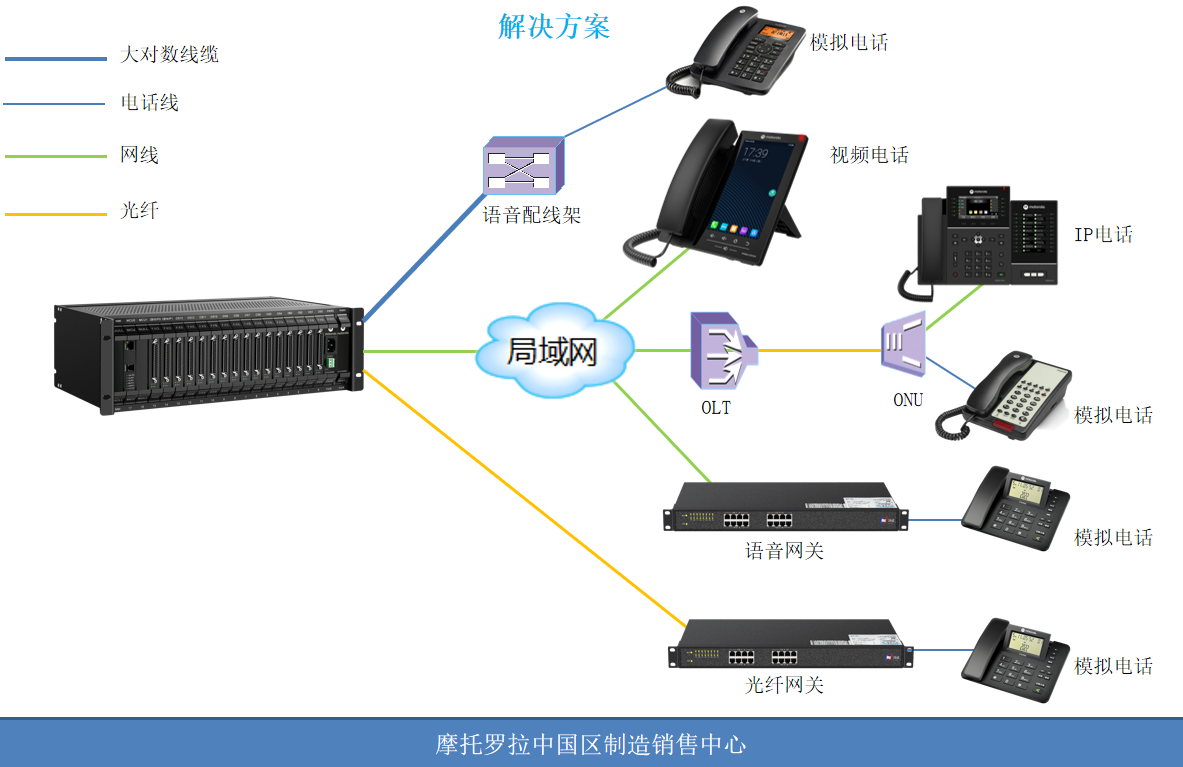

摩托罗拉IPPBX9000酒店解决方案拓扑图如下：
