一、方案概述

本方案针对企业办公场景下对通信系统稳定性、扩展性、多功能性及合规性的核心需求，基于摩托罗拉IPPBX9000数字IP程控电话交换机构建高可靠、全功能的企业电话通信网络。系统采用运营商数字E1中继与FXO模拟中继双备份接入模式，结合机房核心设备双电源、双系统热备架构，配合标准化的语音配线架与终端部署方案，为企业提供覆盖全办公场景的话音通信、会议协作、运维管理等一站式服务，同时满足通信设备相关标准规范，保障企业通信安全与高效运行。

二、企业办公电话系统核心需求分析

企业办公场景下，电话系统需满足以下核心需求：

高可靠性：保障日常办公通信不中断，应对运营商线路故障、设备故障等突发状况，关键岗位通信持续可用。

扩展性：支持企业规模扩张时的内线用户数量、中继线路的灵活扩展，无需更换核心设备。

丰富业务功能：满足总机转接、电话会议、内部广播、语音叫醒、呼叫转移等日常办公需求、黑名单管理等精细化通信控制。

运维便捷性：具备可视化管理界面、故障告警、日志统计功能，降低运维难度与成本。

合规性：符合国家通信设备相关标准，保障通信数据安全，满足金融、政务等行业的录音留存、审计需求。

多终端接入：支持模拟话机、IP话机、WiFi无线电话等多种终端类型，适配不同办公场景需求。

三、系统架构设计

（一）三层架构体系

接入层：双备份中继接入：配置运营商数字E1中继作为主用线路，提供高带宽、低延迟的数字化通信服务。同时部署FXO模拟中继作为备份线路，当E1线路故障时可切换至FXO线路，确保企业对外通信不中断。中继线路直接接入摩托罗拉IPPBX9000的对应接口板卡，实现无缝切换。

核心层：摩托罗拉IPPBX9000核心交换：机房部署19寸3U铁壳机架式摩托罗拉IPPBX9000设备，采用2K*2K无阻塞时隙交换网络，支持IP&TDM+IOT模块化构架集中控制，实现全并发双工无阻塞通话。设备配置2个MCU双系统热备槽位与2个PWR双电源热备槽位，当主用MCU或电源模块故障时，备用模块自动接管，保障核心交换系统持续运行。配置1个NMI录音存储硬盘槽位，内置1T硬盘实现通话录音存储。预留16个可自编辑用户板卡混插槽位，支持模拟分机板卡的灵活配置，满足企业当前及未来的内线用户需求。

配线与终端层：标准化语音传输：核心设备通过DB37线缆连接机房110语音总配线架，实现核心板卡与配线架的物理连接。总配线架采用大对数线缆连接各楼层110语音配线架，满足多楼层的语音信号传输需求。楼层语音配线架通过4芯电话线（2芯使用、2芯备用）连接至企业办公桌面电话机，保障终端线路的可靠性，同时预留备用线路便于故障排查与扩展。

（二）扩展架构设计

系统支持8框堆叠扩展，单框支持256内线用户，最大可扩展至2048模拟用户或1792数字IP用户。同时支持LC光纤接口直连拉远延伸远端扩展，满足企业异地分支、远程办公场景的通信需求，实现统一的电话系统管理与业务调度。

四、核心设备参数与配置

摩托罗拉IPPBX9000作为核心设备，具备以下关键参数与配置能力：

硬件架构：19寸3U铁壳机架式设计，状态显示面板前置，便于机房安装与日常管理。配置1个LAN口、1个RS232串口、1个差分堆叠扩展接口、1个时钟信令同步接口，BHCA呼叫处理能力达54000，满足大规模企业的高并发通话需求。设备尺寸为宽482mm*深270mm*高135mm，适配标准机房机柜安装。

电源与可靠性配置：支持AC-220V/DC-48V双模式输入电源，适配不同机房供电环境。功耗仅200W，降低企业用电成本。双电源热备与双系统热备设计，从核心硬件层面保障系统无单点故障。

协议与信令支持：支持SIP/IMS/VOIP等主流通信协议，适配不同运营商网络环境。支持FXO/7号/1号/PRI/Q.SIG/磁石/EM等多种信令接口，最大支持8路数字中继、160路并发SIP中继、2048路环路中继接口，满足企业多样化的中继接入需求。

编解码与传真支持：支持G.711、G.723、G.729等多种语音编解码协议，可根据网络带宽自动适配，保障语音通话质量。支持T.30、T.38传真透传协议，满足企业纸质传真与电子传真的转换需求。

终端接入支持：兼容模拟话机、IP话机、视频话机、WiFi无线电话、PC软电话、广播话站等多种终端设备，适配企业固定办公、远程协作等不同场景的通信需求。

五、系统核心功能实现

（一）高可靠性保障功能

双热备机制：双主控系统热备与双电源热备，主备模块可自动切换，核心交换系统无中断运行。

中继备份切换：数字E1中继与FXO模拟中继实时监测，当主用E1线路故障时，系统自动切换至FXO线路，对外通信不中断。

灾难逃生功能：遇到紧急情况发生，多个总机可以输入灾难逃生代码，整个通信系统下的所有分机将会振铃，分机摘机后，会听到自录灾难逃生语音（例如：现在是紧急撤离通知，请全体成员相互转告，并有序从安全通道有序撤离！），确保第一时间逃离危险，保护生命安全。

（二）丰富办公业务功能

话务管理功能：支持PC话务台管理系统，通过RJ45网口或RS232串口双模式联机管理，实现总机循环转接、话务统计、分机权限配置等功能。支持1-8位内线号码不等位弹性编码，便于企业内部分号规则管理。话务台管理系统支持所有内外线的话务状态的全局、分机端口动态、实时话单、呼叫未接电话、系统通信警告等监控，并可以通过话务台对语音系统进行全局参数设置、电话会议、计费系统、等管理。

协作沟通功能：支持电话会议（最多可容纳数百方同时参会）、电话广播（针对全企业或特定部门的语音通知）、IP对讲（内部快速语音沟通）、视频通话等功能，提升企业内部协作效率。支持32组电话会议室，512方单会议室系统，电话会议室为图形化的坐席可监控管理会场，会议室管理者可以组建会议参会人员，并对参会人员坐席发起会议呼叫，参会人员坐席遇忙并进行自动重拨呼叫，会议管理者可以发起开始会议、结束会议，通过鼠标点击图形化的坐席进行允许发言（会场最大可同时可发言为8方主席台双工）、结束发言、退席管理。

精细化控制功能：支持日夜服务模式（日常、夜服、用餐、休息值班模式）自动切换，节假日语音提示及系统值班模式自动切换。支持通话等级限制、免打扰、黑名单/白名单管理，满足企业不同场景的通信控制需求。

移动与便捷功能：支持一号双机、呼叫转移（无条件转移、遇忙转移、无应答转移）、同时振铃、循环振铃、代接等功能，保障员工在办公区域内的通信可达性。

（三）录音与合规管理功能

内置声控、码控、键控模式录音系统，对设备内所有分机的通话进行全程录音，最大支持512路录音并发。1T内置硬盘可存储约3万小时录音文件，支持录音文件的查询、筛选、在线试听与下载导出。管理者可通过网络登录录音系统，对坐席分机的通话内容进行审计，满足金融、政务等行业的合规性要求。

（四）运维与告警功能

标准化告警系统：符合YD 344-90国家交换机执行标准，具备通信系统障碍自动显示灯告警、系统数据异常、通信链路异常、录音异常、时间异常校准、语音叫醒异常、电话会议异常等弹窗提醒功能，便于运维人员及时发现并处理故障。

日志与统计功能：符合YD/T1141-2007国家安全网管执行标准，可采集、保存、下载设备日志数据，包括用户呼叫次数、出局方向呼叫次数、通话时长、主叫端口、被叫端口等统计信息，支持图形化汇总与打印输出，为企业通信成本分析与优化提供数据支持。

数据安全控制：符合YD/T 2044-2009网络数据访问控制机制标准及智能语音分析唤醒控制标准，支持IPv6远程连接访问控制，拒绝未通过验证的连接，保障系统数据安全。支持人机对话通行字设置，对输入指令进行语法分析并对错误指令发出指示，可人工闭塞、停用和启动交换机的中继器、用户设备，同时具备故障测试诊断功能，检测到硬件或软件故障时可告警并指出故障范围及性质。

六、摩托罗拉IPPBX9000设备优势总结

极致可靠的核心架构：双主控系统热备、双电源热备、E1与FXO中继备份的三重保障，配合无阻塞交换网络，确保企业通信系统全年无间断运行，满足关键业务的通信需求。

超强的扩展能力：支持8框堆叠扩展，最大可容纳2048模拟用户或1792数字IP用户，同时支持LC光纤直连拉远扩展，适配企业从几十人到上千人的规模扩张，无需更换核心设备，降低长期投资成本。

全场景的业务覆盖：集成话务管理、电话会议、广播对讲、录音、精细化控制等百余项功能，覆盖企业日常办公、对外沟通、内部协作、运维管理等全场景需求，无需额外部署第三方设备。

便捷的运维管理：前置状态显示面板、图形化话务台、标准化告警系统与日志统计功能，降低运维人员的技术门槛，实现故障快速定位与处理，减少系统停机时间。

全面的合规性支持：符合YD 344-90、YD/T1141-2007、YDN 065-1997、YD/T 2044-2009等多项国家通信标准，满足金融、政务、国企等行业的合规性要求，保障企业通信数据的安全与可追溯。

灵活的终端适配：支持模拟、IP、WiFi、软电话等多种终端类型，适配固定办公、移动办公、远程办公等多样化场景，提升员工的通信便捷性。

高性价比的配置：双模式输入电源、低功耗设计（200W）、模块化板卡配置，降低企业的用电成本与后期升级成本，同时19寸3U机架式设计适配标准机房环境，节省机房空间。

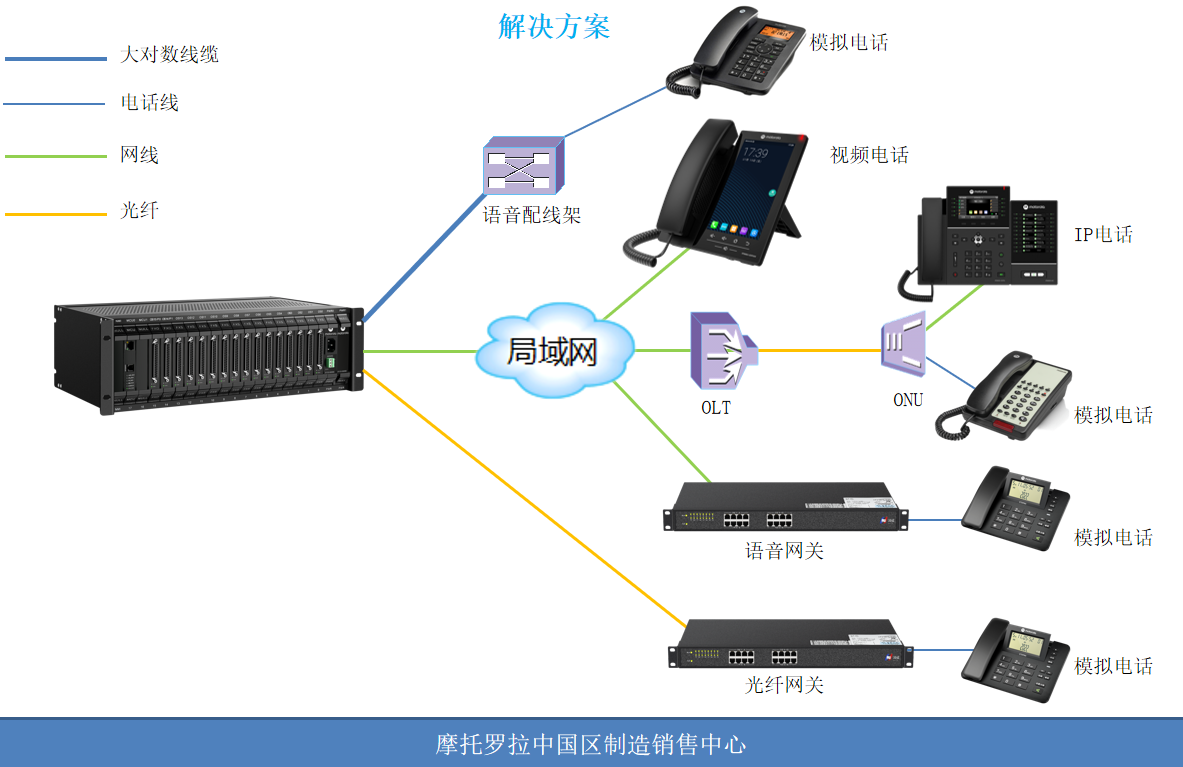

摩托罗拉IPPBX9000程控交换机解决方案拓扑图如下：
