一、项目背景

电话通信系统是酒店运营的核心基础设施之一，直接关系到对外客户服务质量与内部运营效率：对外需保障海量订房咨询、投诉建议等外线通话的稳定性与可追溯性。对内需实现各部门间的快速互通，支撑客房服务、后勤维修响应等日常运营。同时需满足住客的叫醒服务、客房需求呼叫等个性化服务需求，因此亟需一套稳定、功能完善的模拟电话通信系统解决方案。

举例项目说明：本项目针对一栋地上12层、地下1层的中型商务酒店设计，地下1层为设备机房与后勤办公区，1-3层为公共服务区域（含前台接待、中西餐厅、多功能会议室），4-12层为客房区域，共计120间客房，同时设置行政办公室、客房服务中心、工程部、安保部等8个内部职能部门。

二、项目需求分析

1. 对外通信需求

需接入模拟中继线路，满足订房来电接入需求，保障外线通话无拥堵。

支持FSK/DTMF来电显示功能，便于前台快速识别客户来电信息，提升服务响应效率。

前台总机需具备通话录音功能，可对订房、投诉等关键通话进行全程记录，便于后续追溯与纠纷处理。

2. 内部通信需求

实现所有内部分机间的免费互通，支持分机弹性编码、一键呼叫总机等快捷功能。

行政、后勤等移动办公部门需配备无绳电话子母机，满足员工在办公区域内移动时的通信需求。

客房电话需具备酒店专用功能，如一键呼叫总机、客房服务中心，且操作简洁适配住客使用习惯。

3. 功能拓展与管理需求

需支持对接酒店管理软件，实现客房状态同步、自动叫醒服务、房费联动计费等功能。

具备IVR语音导航系统，可在非工作时段自动引导外线来电，分流常见咨询问题，降低人工值班压力。

支持白天人工值班、晚间电脑值班的模式，提供语音报读式的人机对话操作，便于管理员快速完成系统设置。

具备远程安装、调试与维护功能，可通过RJ45网口或RS232串口实现远程管理，降低现场维护成本。

4. 安全稳定需求

系统需具备三级防雷、PPTC过流过压自恢复保险丝保护装置，避免雷击、电压波动对设备造成损坏。

语音信号传输距离需覆盖酒店所有区域（最远传输距离约3公里），保障客房、地下机房等区域的通话信号稳定。

核心设备需采用Qos内核设计与椭圆曲线的RTP音频媒体双向加密技术，保障语音通信的畅通与数据安全。

三、模拟电话通信系统解决方案

本方案采用“核心语音主机+机房总配线架+大对数线缆传输+楼层配线架+模拟终端电话机”的分层架构，实现酒店全区域的语音通信覆盖，具体架构与功能实现如下：

1. 系统核心架构

核心层：摩托罗拉PBX1600语音主机：作为系统核心设备，采用19英寸3U铁壳机架式设计，安装于地下1层机房机架。上行通过FXO模拟中继接口接入运营商提供的FXO模拟中继线路，满足高峰时段外线通话需求。下行连接机房110语音总配线架，通过20个自由模块槽位可灵活扩展接口数量，适配未来酒店扩容需求。主机内置CPU支持语音自动检测与交付，采用Qos内核设计及椭圆曲线的RTP音频媒体双向加密技术，保障语音信号的稳定传输与数据安全，同时具备外接音乐源接口、IVR语音导入口、广播接口，满足多样化功能需求。

传输层：110语音配线架与大对数线缆：机房内设置110语音总配线架，通过大对数线缆连接各楼层弱电井内的110语音配线架，实现语音信号从机房到各楼层的稳定传输，最远传输距离可达3公里，完全覆盖酒店所有区域。楼层配线架通过2芯电话线连接至各终端电话机，保障分机信号的稳定接入。

终端层：专用模拟电话机：根据不同场景配置针对性终端设备：

前台总机采用摩托罗拉CT700C录音电话机，支持全程通话录音，便于订房通话、客户纠纷的追溯，同时具备来电显示功能，提升前台服务效率。

行政、后勤、餐饮等部门配备摩托罗拉CL101无绳电话子母机，满足员工在办公区域内的移动通信需求，实现分机间的快速互通。

客房内安装摩托罗拉H270C模拟酒店电话机，具备一键呼叫总机、客房服务中心的快捷功能，操作简洁适配住客使用习惯。

2. 关键功能实现

客户服务功能：支持对接酒店管理软件，实现自动叫醒服务、客房状态同步、反极/延时计费模式与押金管理，精准核算住客通话费用。提供2路IVR语音导航系统，可导入自定义欢迎语，引导外线来电快速转接至对应部门，非工作时段自动切换为电脑值班模式，降低人工成本。

管理维护功能：通过RJ45网口或RS232串口实现电脑管理与远程维护，管理员可通过PC话务台实时监控分机状态、查询话单，系统具备分机状态跟踪与自检功能，同时支持语音报读式的人机对话操作，便于快速完成分机编码、密码设置等操作。具备三级防雷、PPTC过流过压自恢复保险丝保护装置，保障设备在极端环境下的稳定运行。

内部通信功能：支持分机一键呼叫总机、分机热线、弹性编码、代接/代拨电话、遇忙/移位/无条件转移、三方会议等功能，满足各部门间的协作需求。广播功能可实现对全部分机的统一通知，提升后勤调度效率。

四、设备选型列表

五、方案总结

本酒店模拟电话通信系统解决方案具备以下核心优势：

架构稳定，覆盖全面：采用分层架构设计，通过大对数线缆与110配线架实现全酒店区域的语音信号覆盖，传输距离可达3公里，完全适配酒店楼宇布局。核心设备PBX1600支持16外线128分机，可满足当前及未来一段时间的通信需求，20个自由模块槽位具备灵活扩展性。

功能完善，贴合酒店需求：系统集成了IVR语音导航、自动叫醒、对接酒店管理软件、通话录音、多种计费模式等酒店专属功能，同时支持人工/电脑值班切换、远程维护、故障自检等管理功能，全方位满足酒店对外服务、内部运营与管理维护的需求。

设备品质可靠，安全保障充足：摩托罗拉PBX1600语音主机具备三级防雷、PPTC过流过压自恢复保险丝保护装置，采用Qos加密技术保障语音通信安全，静态功耗≤15W、最大功耗≤50W，节能且稳定。终端设备均为摩托罗拉专用机型，前台录音电话机保障通话可追溯，无绳子母机适配办公移动需求，客房专用电话机操作简洁，满足不同场景的使用需求。

统一品牌，维护便捷：所有核心设备与终端均采用摩托罗拉品牌，设备间兼容性强，可实现系统的无缝融合。统一品牌便于维护人员快速熟悉设备操作与故障排查，同时可降低备件采购与维护成本，保障系统的长期稳定运行。

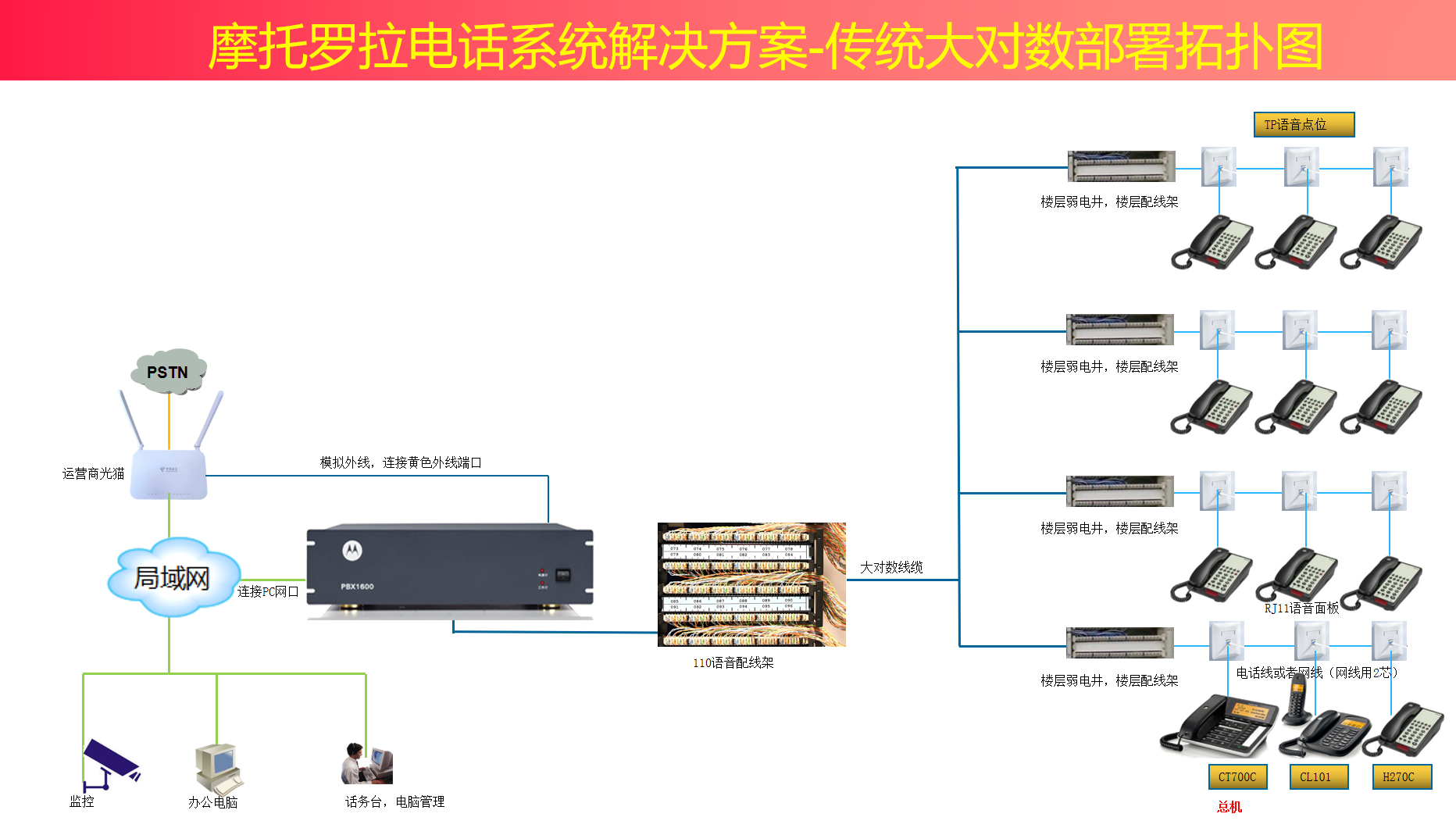

酒店行业模拟电话通信系统解决方案拓扑图如下：
