一、背景

外国语学校作为集教学、行政、后勤服务于一体的综合性教育机构，校内建筑楼宇涵盖行政楼、教学楼（含多栋外语专业教学楼、国际部教学楼）、学生宿舍楼、教师公寓、图书馆、体育馆、后勤服务中心等，楼宇分布相对分散，各楼宇间物理距离跨度较大，日常办公与教学沟通存在多场景、跨区域的需求。同时，学校作为人员密集场所，应急通讯保障、家校便捷联系、教学管理高效协同是维持正常运营的关键支撑。

IP电话程控通信系统作为校内核心通讯基础设施，其重要性体现在多个维度：一是满足行政部门跨楼宇的高效协作，确保人事、财务、招生等工作的快速沟通；二是支撑教学场景下教师间的教研交流、班级通知传达及与国际部外教的无障碍沟通；三是保障后勤服务的应急响应，如宿舍突发状况的快速上报、食堂与物业的调度协调；四是实现家校沟通的便捷化，通过固定电话与家长建立稳定联系渠道；五是在紧急事件发生时，提供稳定可靠的语音通讯链路，保障指挥指令的及时传达，避免因通讯中断造成的安全风险。因此，构建一套稳定、高效、功能全面的IP电话程控通信系统，是保障外国语学校日常运营与安全管理的核心需求。

二、需求

基于外国语学校各部门的实际运营场景，对IP电话程控通信系统的需求主要包括以下方面：

高可靠性需求：作为校内核心通讯系统，需具备7×24小时稳定运行能力，通过双主控、双电源热备机制避免单点故障，同时采用数字E1中继为主、FXO模拟中继为辅的备份模式，确保运营商链路故障时通讯不中断，满足学校日常办公与应急场景的通讯需求。

分层级终端需求：针对不同岗位人员配置适配的终端设备，领导层需具备可视通话、高清语音及便捷操作功能；中层管理人员需支持多线通话、会议接入等高效办公功能；一般教职工及后勤人员则需具备基础通话、短号呼叫等实用功能，实现终端资源的合理配置。

全场景功能需求：行政部门需支持电话会议、话务统计、一键转接等功能，提升办公协作效率；教学部门需实现内部短号互通、呼叫转移、留言功能，保障教研与教学通知的及时传达；后勤部门需具备应急广播、语音叫醒、一键报警功能，支撑宿舍与校园安全管理；全校范围需配置录音系统，对重要通话进行记录，满足合规管理与纠纷回溯需求。

合规与标准化需求：系统需符合国家通信设备相关标准，具备完备的告警机制，可对设备故障、数据异常等情况实时告警；同时支持网管数据的采集、存储与分析，满足安全合规要求，便于运维人员进行系统维护与故障排查。

可扩展与兼容性需求：系统需具备模块化扩展能力，可根据学校未来招生规模扩大、楼宇新增等情况，灵活扩展内线用户数量与中继资源；同时支持SIP/IMS/VOIP等多种协议，兼容模拟话机、IP话机、WiFi无线电话等多种终端设备，保障与现有信息化系统的融合对接。

三、解决方案

本方案采用语音主机+局域网传输+数字IP话机的三层架构，结合运营商中继备份机制与分层级终端配置，构建一套满足外国语学校全场景需求的IP电话程控通信系统，具体架构与配置如下：

1. 核心架构组成

系统核心架构以摩托罗拉IPPBX9000语音主机为核心节点，上行通过运营商中继链路接入电话公网，下行依托学校现有局域网传输SIP语音信号，终端采用不同型号的数字IP话机实现全场景通讯覆盖，同时内置NMI录音系统满足通话记录与管理需求，整体架构具备高可靠性、全功能覆盖与灵活扩展能力。

2. 运营商中继配置

采用数字E1中继为主、FXO模拟中继为辅的备份接入模式：数字E1中继具备大容量、高稳定性的特点，满足学校日常高峰时段的通话需求，支持PRI/Q.SIG等标准信令，保障通话质量与接续效率；FXO模拟中继作为备份链路，在E1中继故障时自动切换，确保紧急情况下的通讯连续性，两种中继模式均接入摩托罗拉IPPBX9000语音主机的对应板卡槽位，实现链路冗余与故障自愈。

3. 语音主机配置

选用摩托罗拉IPPBX9000作为核心语音主机，硬件配置与功能特性如下：

硬件冗余设计：配置2个MCU双系统热备与2个PWR双电源热备，主用主控或电源故障时，备用单元可自动完成切换，保障系统无中断运行；采用19寸3U机架式机框，状态显示面板前置，便于运维人员实时监控设备运行状态，支持AC-220V/DC-48V双模式电源输入，适应不同机房供电环境。

高性能交换能力：搭载先进的2K*2K无阻塞时隙交换网络，采用IP&TDM+IOT模块化构架，实现全并发双工无阻塞通话，系统BHCA呼叫处理能力达54000，满足全校高峰时段的通话请求；内置1G系统内存，支持1个LAN口、1个RS232串口、1个差分堆叠扩展接口与1个时钟信令同步接口，保障数据传输的高效与稳定。

模块化扩展能力：机框具备16个可自编辑用户板卡混插槽位，单框支持256内线用户，通过差分堆叠扩展接口最大支持8框堆叠，可扩展至2048模拟用户或1792数字IP用户，满足学校未来规模扩张的需求；支持LC光纤接口直连拉远延伸，可实现远端楼宇的通讯接入，无需额外中继设备。

全面协议与信令支持：支持SIP/IMS/VOIP等主流通讯协议，兼容G.711、G.723、G.729等语音编解码协议与T.30、T.38传真透传协议，保障与不同终端设备、运营商链路的兼容性；同时支持FXO/7号/1号/PRI/Q.SIG/磁石/EM等多种信令接口，最大支持8路数字中继、160路并发SIP中继与2048路环路中继接口，满足多样化的接入需求。

合规与告警功能：符合YD 344-90国家交换机执行标准，具备通信系统障碍自动显示灯告警、系统数据异常弹窗提醒、预警等功能，同时支持YD/T1141-2007国家安全网管标准，可采集、存储并分析用户呼叫次数、通话时长、主被叫端口等日志数据，以图形化方式汇总统计结果并支持打印输出；满足YDN 065-1997维护管理标准，支持话务台或终端设备进行数据修改，具备故障测试诊断功能，可定位故障范围并存储记录。

4. NMI录音系统配置

在摩托罗拉IPPBX9000语音主机内置NMI录音系统，配置1T内置硬盘，支持声控、码控、键控三种录音模式，可对全校所有分机的通话进行实时录音，最大支持512路录音并发，1T硬盘可存储约3万小时录音文件。管理者可通过网络登录录音系统，对录音文件进行按时间、主被叫号码、分机号等条件的查询与筛选，支持在线试听与下载导出，满足学校合规管理与纠纷回溯的需求。

5. 终端数字IP话机配置

根据学校不同岗位的需求，配置分层级的数字IP话机：

领导层终端：采用摩托罗拉IP9980-20PGW可视电话，支持高清视频通话与高品质语音传输，配备大尺寸触控屏幕，集成电话会议、呼叫转移、一号双机等功能，满足领导层跨区域高清沟通与高效办公需求。

摩托罗拉IP9980-20PGW可视电话详细参数如下：

1：20线路SIP账号、内存8G、屏幕7英寸彩色触摸显示屏、分辨率1280*800（720P/1080P）、触摸按键*5、摄像头200万像素内置视频通话、自适应10/100/1000Mbps以太网GE接口*2、RJ9接口*2、USB接口*1、耳机接口*1、安全锁孔*1、多方通话10方、电话本2000、网络电话本2000、通话记录1000、自定义按键92个DSS、可同时支持有线网络与无线WiFi网络双模式接入的基于Android 9.0操作系统，内置蓝牙5.0模块和2.4G/5G Wi-Fi模块，具备高清视频通话、网络管理、自动部署、自动应答、通话录音、语音留言、短信、黑白名单、一键/自动定时免打扰、一键呼叫、呼叫转移、呼叫等待、SIP热点、群振、SIP对讲、十方电话会议、一机多号、话机45°/50°两档可调节视角等功能。支持桌面安装与壁挂式两种安装方式，电源DC输入:  5V/2A或者PoE供电、功耗(PoE): 2.45W ~ 8.75W、功耗(电源适配器): 1.65W ~ 6.5W，重量：820g，话机尺寸：181x176x185mm。

2：支持SIP协议G.711a/u、G.722、G.723、G.726、G.729a/b、ilBC等语音编解码，分机注册双归属语音主机热备份。

3：支持H.264视频协议，视频帧速率：5~30fps，格式为MP4，支持三方视频通话，视频预览、远端全屏显示模式功能。

4：支持FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069等协议进行自动部署配置(Auto-Provisioning)。

5：支持In-band,SIP-Info,RFC2833，SIP-Info+RFC2833四种模式选择DTMF来电显示。

6：支持回声消除(AEC)、语音活动检测（VAD）、舒适背景噪声生成（CNG）、背景噪声检测(BNE)、丢包补偿(PLC )、自动增益控制 (AGC)、传输信令与媒体流加密的服务质量保障(QoS)等技术，并支持动态自适应抖动缓存功能，确保高清通话。

7：支持一键开启/关闭免打扰，自动固定时间开启与结束免打扰两种功能设置模式。

8：支持话机3种通话录音存储模式：（1、话机本地录音并USB存储。2、网络服务器存储。3、IPPBX系统内置存储），话机本身可自定义录音按键，实现通话一键录音、并本地化存储、查看。

9：来电指示灯功能：麦克风来电静音模式下，来电指示灯显示红色，并闪烁提醒。

中层管理终端：采用摩托罗拉IP9930-12PG电话机，支持多线通话、快速拨号、话务转接功能，配备可编程按键，可自定义常用功能快捷键，提升部门间协作效率。

摩托罗拉IP9930-12PG电话机详细参数如下：

1：12线SIP线路、2.8英寸320x240高清分辨率LCD彩色背光显示屏、全双工高清通话数字IP电话机。支持双归属语音主机分机注册热备份，支持USB 蓝牙、USB 无线WiFi、EHS无线耳机、本地录音文件USB存储等扩展接口；话机39个键盘按键、35个DSS自编辑按键；PoE/电源供电双模式；自适应10/100/1000Mbps以太网GE接口*2、RJ9接口*3、USB接口*1、安全锁孔*1；语言22种，10首内置个性化铃声，本地电话本（1000条）、网络电话本（1000条）、通话记录（1000条）；具备高清通话、网络管理、自动部署、自动应答、通话录音、语音留言、短信、黑白名单、一键/自动定时免打扰、一键呼叫、呼叫转移、呼叫等待、SIP热点、群振、SIP对讲、六方电话会议、一机多号、话机45°/50°两档可调节视角等功能。支持桌面安装与壁挂式两种安装方式，电源DC输入: DC5V/2A，功耗待机1.42~1.95W, 峰值4.65~6.82W，重量：750g，话机尺寸：182x176x185mm。

2：支持一键开启/关闭免打扰，自动固定时间开启与结束免打扰两种功能设置模式。

3：支持SIP协议G.711a/u、G.722、G.723、G.726、G.729a/b、ilBC等语音编解码，支持FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069等协议进行自动部署配置(Auto-Provisioning)。

4：DTMF支持In-band,SIP-Info,RFC2833，SIP-Info+RFC2833四种模式选择来电显示，并具备5种弹窗功能（未接来电、语音留言、短信、外接设备、其他）。

5：支持回声消除(AEC)、语音活动检测（VAD）、舒适背景噪声生成（CNG）、背景噪声检测(BNE)、丢包补偿(PLC )、自动增益控制 (AGC)、传输信令与媒体流加密的服务质量保障(QoS)等技术，并支持动态自适应抖动缓存功能，确保高清通话。

6：支持话机3种通话录音存储模式：（1、话机本地录音并USB存储；2、网络服务器存储；3、IPPBX系统内置存储），话机本身可自定义录音按键，实现通话一键录音、并本地化存储、查看。

7：支持3种全双工通话模式：免提、话筒、耳机，导航按键具备上、下、左、右、OK选择确认功能。

8：来电指示灯功能：麦克风来电静音模式下，来电指示灯显示红色，并闪烁提醒。

9：线路状态指示灯功能：线路注册成功后，在线路按键上显示绿色指示灯，该线路被呼叫时候，线路状态绿色灯闪烁提醒。

一般员工终端：采用摩托罗拉IP9910-2P电话机，具备基础通话、短号呼叫、来电显示功能，操作简单便捷，满足教职工日常办公与教学沟通的基础需求。

摩托罗拉IP9910-2P电话机详细参数如下：

1：2线SIP路线、2.3英寸132x64分辨率LCD点阵背光液晶显示屏，支持双归属语音主机分机注册热备份,支持POE/电源供电双模式。话机键盘按键≥33、自适应10/100 Mbps RJ45接入网口*1,下行串联电脑RJ45网口*1、RJ9接口*2、耳机接口*1、安全锁孔*1、红色状态指示灯*1、语言22种，10首内置个性化铃声，本地电话本1000条、网络电话本(XML/LDAP)1000条、通话记录（600条）。支持全双工高清通话、网络管理、自动部署、自动应答、通话录音、语音留言、短信、黑/白名单、免打扰、一键呼叫、呼叫转移、呼叫等待、SIP对讲、SIP热点、来电群振、话机45°/50°两档可调节视角、六方电话会议、EHS无线耳机、页面拨号、页面同步来电名片弹屏等功能。DC接口x1、DC输入: DC5V/0.6A、功耗(PoE): 1.28~1.85W,功耗(电源适配器): 0.85~1.25W，重量：650g、话机尺寸：170x205x173mm。

2：支持SIP协议G.711a/u、G.722、G.723、G.726、G.729a/b、ilBC等语音编解码。

3：DTMF支持In-band,SIP-Info,RFC2833，SIP-Info+RFC2833四种模式选择来电显示，并具备4种弹窗功能（未接来电、语音留言、短信、其他）。

4：支持FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069等协议进行自动部署配置(Auto-Provisioning)。

5：支持回声消除(AEC)、语音活动检测（VAD）、舒适背景噪声生成（CNG）、背景噪声检测(BNE)、丢包补偿(PLC )、自动增益控制 (AGC)、传输信令与媒体流加密的服务质量保障(QoS)等技术，并支持动态自适应抖动缓存功能，确保高清通话。

6：SIP即插即用功能、支持话机页面抓取数据与截屏、自动路由跟踪。

7：支持通话录音功能，录音文件存储在语音主机服务器上。

8：支持3种全双工通话模式：免提、话筒、耳机，导航按键具备上、下、左、右、OK选择确认功能,DSS动态按键自定义功能。

9：来电指示灯功能：麦克风来电静音模式下，来电指示灯显示红色，并闪烁提醒。

四、设备选型列表

五、总结

本外国语学校IP电话程控通信系统解决方案具备多方面显著优势，完全满足学校的通讯需求与长期发展规划，具体优势如下：

高可靠性保障：系统采用双主控、双电源热备机制与中继链路备份模式，结合无阻塞交换网络与毫秒级故障切换能力，确保通讯系统7×24小时稳定运行，有效避免单点故障带来的通讯中断风险，满足学校日常运营与应急场景的核心需求。

全场景功能覆盖：从行政办公的电话会议、话务统计，到教学场景的短号互通、留言功能，再到后勤管理的应急广播、语音叫醒，系统全面覆盖学校各部门的通讯需求；内置录音系统与合规告警机制，满足学校管理的合规性要求，提升校园安全管理水平。

分层级终端适配：针对不同岗位配置差异化终端设备，既满足领导层高清可视通话的高端需求，又为中层管理人员提供高效办公功能，同时为普通员工提供实用型基础通话终端，实现资源的合理配置与高效利用。

统一品牌融合优势：核心主机与终端设备均采用摩托罗拉品牌，具备完善的兼容性与协同性，无需额外适配设备即可实现全系统的无缝对接；统一品牌的设备简化了运维流程，降低了维护成本，便于学校运维人员进行故障排查、系统升级与日常管理。

可扩展与合规性：系统具备模块化扩展能力，可根据学校未来发展灵活扩容用户数量与中继资源；同时完全符合国家通信设备相关标准，具备完备的网管与维护功能，保障系统的安全合规运行，为学校的长期发展提供可靠的通讯支撑。

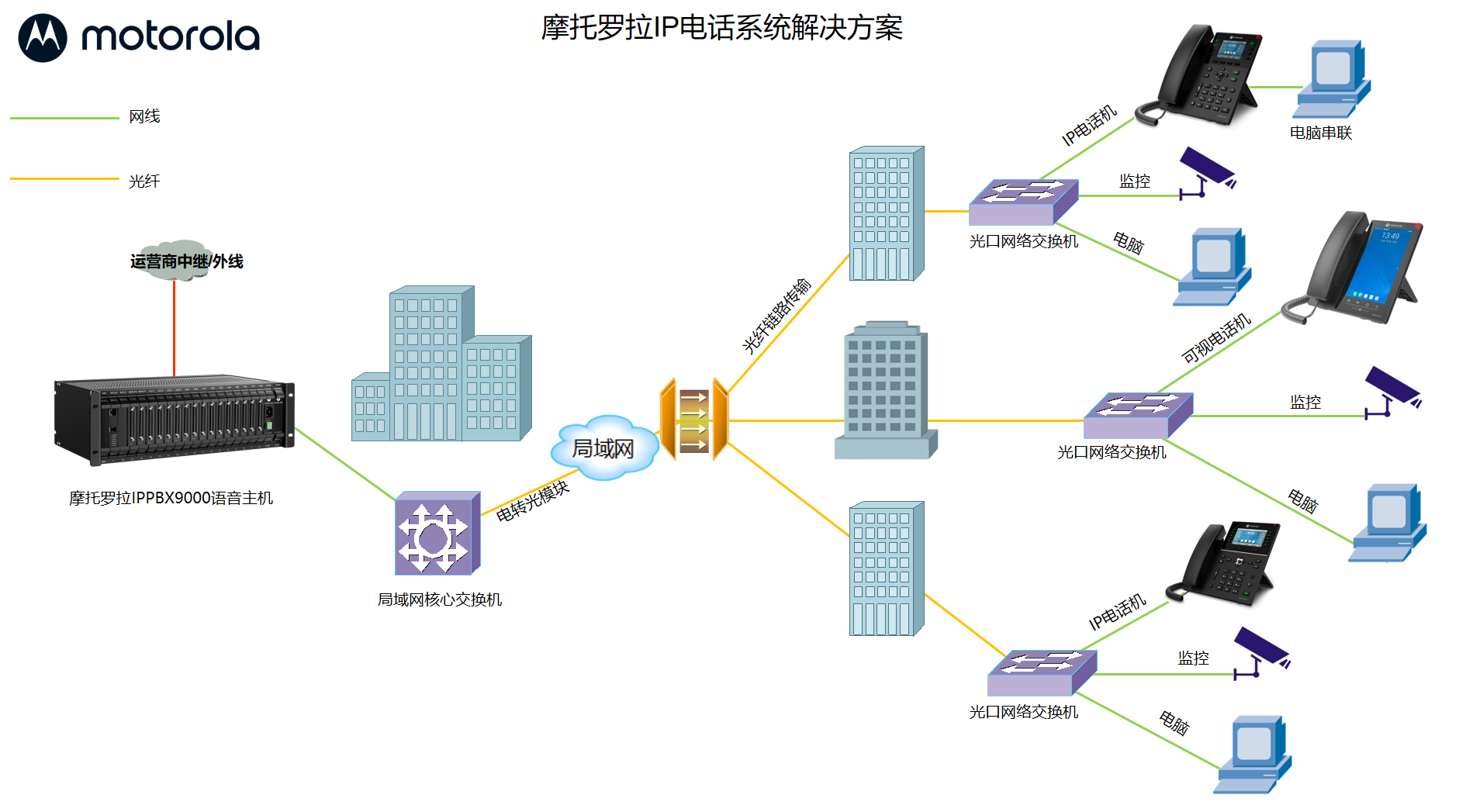

外国语学校IP电话通信系统解决方案拓扑图如下：
