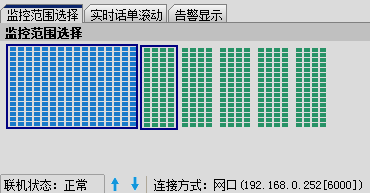

摩托罗拉IPPBX9000数字电话交换机全局监控,分机状态监控管理,面板显示交换机当前的分机通信状态，实现话务监控的功能。监控面板上左侧蓝色的小方格自上而下，从左到右对应不同的分机，右侧绿色小方格对应不同的中继。当交换机有分机提机、振铃、分机出中继、中继呼入等操作时，分机的弹编号码或中继会立即显示在相应的方格里，分机或中继挂断方格里的号码消失，如下图所示：

动态监控面板用于更直观监视已构成通话的分机或中继的状态。每个方格中上面的数字显示为主叫号码，下面为被叫号码，中间加“W”为中继号，如“W00”表示第 0 条中继。
