一、背景

化工企业多楼宇分布式布局，涵盖行政办公楼、生产调度指挥中心、研发实验楼、生产车间、仓储物流区及远程分厂等多类场景，各区域物理距离跨度大，生产与办公环境复杂，存在综合布线复杂、跨部门协作频繁等特点。化工行业作为流程型高危生产行业，生产调度、应急指挥、日常办公的通信畅通是保障生产安全、提升运营效率的核心支撑。

生产调度层面：化工生产涉及高温高压、易燃易爆等高危环节，生产指令的实时传达、设备运行状态的及时反馈依赖稳定可靠的通信系统，任何通信中断都可能引发生产事故。

应急指挥层面：当发生设备故障、泄漏、火灾等紧急情况时，需通过电话系统快速联动各岗位人员，实现应急处置指令的一键传达、跨部门协同响应。

日常办公层面：行政办公、研发协作、供应链沟通等场景需满足高清语音、视频沟通、电话会议等多样化需求，提升内部协作效率。

管理层面：化工行业生产调度指令、应急处置过程需留痕存档，因此通信系统需具备完整的录音功能，满足监管部门的溯源要求。

二、需求

结合化工企业多场景业务特点与管理要求，IP电话程控通信系统需满足以下核心需求：

高可靠性需求：通信系统需具备7×24小时连续运行能力，核心设备需支持双主控、双电源热备，避免因单点故障导致通信中断。中继链路需采用数字与模拟双备份接入模式，保障运营商线路故障时的通信冗余。

全域覆盖需求：需实现所有办公区域、生产岗位、仓储节点及远程分厂的通信覆盖，支持通过光纤拉远、局域网扩展等方式满足跨区域通信需求。

分级功能需求：针对不同层级用户提供差异化终端设备，领导层需具备高清视频通话、远程会议等功能，中层管理者需支持多线接入、话务管理权限，一线员工需具备稳定通话、应急呼叫等基础功能。

应急通信需求：需支持一键报警、强插强拆、紧急广播等应急功能，生产调度人员可直接介入重要通话，保障应急指令的优先传达。

合规与溯源需求：所有通话需实现全程录音，录音文件需长期存储、可追溯，支持按时间、分机、主被叫号码等维度查询，满足化工行业安全监管要求。

可扩展需求：系统需支持模块化扩展，可根据企业产能扩张、人员增加灵活扩展内线用户数量、中继链路及功能模块。

智能管理需求：需具备完善的故障告警、话务统计、远程管理功能，实时监控系统运行状态，提升运维效率。

三、解决方案

本方案采用“语音主机+局域网传输+数字IP话机”的三层架构，结合化工行业业务特性，构建稳定、高效、可扩展的IP电话程控通信系统，具体架构组成如下：

（一）核心语音主机层

选用摩托罗拉IPPBX9000作为核心语音主机，采用19寸3U机架式设计，满足机房标准化安装要求，核心配置与技术特性如下：

硬件冗余设计：配置2个MCU双系统热备、2个PWR双电源热备，主备系统无缝切换，保障设备连续运行。支持AC-220V/DC-48V双模式电源输入，适配机房不同供电环境。

高性能交换能力：采用2K×2K无阻塞时隙交换网络，具备IP&TDM+IOT模块化构架，支持全并发双工无阻塞通话，BHCA呼叫处理能力达54000，满足化工企业高峰时段的话务需求。

扩展能力：单框支持256内线用户，通过差分堆叠扩展接口可实现8框堆叠，最大支持2048模拟用户或1792数字IP用户。支持LC光纤接口直连拉远，实现远程分厂的通信覆盖。

协议与信令支持：兼容SIP/IMS/VOIP等主流协议，支持FXO/7号/1号/PRI/Q.SIG/磁石/EM等全系列信令接口，最大支持8路数字中继、160路并发SIP中继、2048路环路中继接入，适配不同运营商链路。

内置NMI录音系统：配置1个NMI录音存储硬盘，内置1T硬盘支持声控、码控、键控三种录音模式，最大支持512路录音并发，可存储约3万小时录音文件，管理者可通过网络登录录音系统进行查询、筛选、在线试听，满足合规溯源需求。

（二）中继接入层（运营商）

采用“数字E1中继为主、FXO模拟中继为辅”的备份接入模式：

数字E1中继：通过PRI信令连接运营商，提供高质量、大并发的语音通道，满足企业日常办公与生产调度的主流话务需求。

FXO模拟中继：作为冗余备份链路，当数字E1中继出现故障时切换，保障紧急情况下的对外通信畅通。

（三）传输网络层（局域网）

语音主机下行连接企业局域网核心交换机，通过局域网以太网交换机及光纤传输链路，将SIP语音信号传输至各区域的终端话机：

行政办公楼、研发楼等区域：通过现有局域网交换机，采用网线连接终端IP话机，实现高速语音传输。

生产车间、仓储区及远程分厂：采用光纤传输链路，通过LC光纤接口拉远扩展，规避电磁干扰，保障复杂环境下的通信稳定性。

支持VLAN划分，将语音信号与数据信号隔离，避免网络拥堵影响通话质量。

（四）终端话机层

根据用户层级与功能需求，配置差异化数字IP话机：

领导层：选用摩托罗拉IP9980-20PGW可视电话，支持高清视频通话、双向视频会议，配备大尺寸触控屏幕，满足远程办公、跨区域会议需求。

摩托罗拉IP9980-20PGW电话详细参数如下：

1：20线路SIP账号、内存8G、屏幕7英寸彩色触摸显示屏、分辨率1280*800（720P/1080P）、触摸按键*5、摄像头200万像素内置视频通话、自适应10/100/1000Mbps以太网GE接口*2、RJ9接口*2、USB接口*1、耳机接口*1、安全锁孔*1、多方通话10方、电话本2000、网络电话本2000、通话记录1000、自定义按键92个DSS、可同时支持有线网络与无线WiFi网络双模式接入的基于Android 9.0操作系统，内置蓝牙5.0模块和2.4G/5G Wi-Fi模块，具备高清视频通话、网络管理、自动部署、自动应答、通话录音、语音留言、短信、黑白名单、一键/自动定时免打扰、一键呼叫、呼叫转移、呼叫等待、SIP热点、群振、SIP对讲、十方电话会议、一机多号、话机45°/50°两档可调节视角等功能。支持桌面安装与壁挂式两种安装方式，电源DC输入:  5V/2A或者PoE供电、功耗(PoE): 2.45W ~ 8.75W、功耗(电源适配器): 1.65W ~ 6.5W，重量：820g，话机尺寸：181x176x185mm。

2：支持SIP协议G.711a/u、G.722、G.723、G.726、G.729a/b、ilBC等语音编解码，分机注册双归属语音主机热备份。

3：支持H.264视频协议，视频帧速率：5~30fps，格式为MP4，支持三方视频通话，视频预览、远端全屏显示模式功能。

4：支持FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069等协议进行自动部署配置(Auto-Provisioning)。

5：支持In-band,SIP-Info,RFC2833，SIP-Info+RFC2833四种模式选择DTMF来电显示。

6：支持回声消除(AEC)、语音活动检测（VAD）、舒适背景噪声生成（CNG）、背景噪声检测(BNE)、丢包补偿(PLC )、自动增益控制 (AGC)、传输信令与媒体流加密的服务质量保障(QoS)等技术，并支持动态自适应抖动缓存功能，确保高清通话。

7：支持一键开启/关闭免打扰，自动固定时间开启与结束免打扰两种功能设置模式。

8：支持话机3种通话录音存储模式：（1、话机本地录音并USB存储。2、网络服务器存储。3、IPPBX系统内置存储），话机本身可自定义录音按键，实现通话一键录音、并本地化存储、查看。

9：来电指示灯功能：麦克风来电静音模式下，来电指示灯显示红色，并闪烁提醒。

中层管理者：选用摩托罗拉IP9950-20PG电话机，支持多线接入、话务转接、来电优先等功能，适配日常管理与部门协作的需求。

摩托罗拉IP9950-20PG电话机详细参数如下：

1：20线SIP线路、4.3英寸480x272高清分辨率LCD彩色背光显示屏、全双工高清通话数字IP电话机。支持级联5个多功能扩展台，最大支持300个可编辑一键拨号快捷按键，支持双归属语音主机分机注册热备份，支持USB 蓝牙、USB 无线WiFi、EHS无线耳机等扩展接口。话机43个键盘按键、45个DSS自编辑按键。PoE/电源供电双模式。自适应10/100/1000Mbps以太网GE接口*2、RJ9接口*3、USB接口*1、安全锁孔*1。语言22种，10首内置个性化铃声，本地电话本（2000条）、网络电话本（2000条）、通话记录（1000条）。具备高清通话、网络管理、自动部署、自动应答、通话录音、语音留言、短信、黑白名单、一键/自动定时免打扰、一键呼叫、呼叫转移、呼叫等待、SIP热点群振、SIP对讲、六方电话会议、一机多号、话机45°/50°两档可调节视角等功能。支持桌面安装与壁挂式两种安装方式，电源DC输入: DC5V/2A，功耗待机1.42~1.95W, 峰值4.65~6.82W，重量：920g，话机尺寸：226x218x183mm。

2：支持一键开启/关闭免打扰，自动固定时间开启与结束免打扰两种功能设置模式。

3：支持SIP协议G.711a/u、G.722、G.723、G.726、G.729a/b、ilBC等语音编解码，支持视频：H.264视频显示。支持FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069等协议进行自动部署配置(Auto-Provisioning)。

4：DTMF支持In-band,SIP-Info,RFC2833，SIP-Info+RFC2833四种模式选择来电显示，并具备5种弹窗功能（未接来电、语音留言、短信、外接设备、其他）。

5：支持回声消除(AEC)、语音活动检测（VAD）、舒适背景噪声生成（CNG）、背景噪声检测(BNE)、丢包补偿(PLC )、自动增益控制 (AGC)、传输信令与媒体流加密的服务质量保障(QoS)等技术，并支持动态自适应抖动缓存功能，确保高清通话。

6：支持话机3种通话录音存储模式：（1、话机本地录音并USB存储。2、网络服务器存储。3、IPPBX系统内置存储），话机本身可自定义录音按键，实现通话一键录音、并本地化存储、查看。

7：支持3种全双工通话模式：免提、话筒、耳机，导航按键具备上、下、左、右、OK选择确认功能。

8：来电指示灯功能：麦克风来电静音模式下，来电指示灯显示红色，并闪烁提醒。

9：线路状态指示灯功能：线路注册成功后，在线路按键上显示绿色指示灯，该线路被呼叫时候，线路状态绿色灯闪烁提醒。

普通员工及生产岗位：选用摩托罗拉IP9920-2P电话机，具备稳定的语音通话功能，支持一键报警、代接等基础功能，适配一线岗位的实用需求。

摩托罗拉IP9920-4P电话机详细参数介绍如下：

1：4线SIP路线、2.4英寸320x240分辨率高清LCD彩色背光液晶显示屏，支持POE/电源供电双模式;支持双归属语音主机分机注册热备份,话机键盘按键*36、自适应10/100 Mbps RJ45接入网口*1,下行串联电脑RJ45网口*1、RJ9接口*2、耳机接口*1、安全锁孔*1、红色状态指示灯*1、语言22种，10首内置个性化铃声，本地电话本1000条、网络电话本(XML/LDAP)1000条、通话记录（600条）；具备全双工高清通话、网络管理、自动部署、自动应答、通话录音、语音留言、短信、黑白名单、免打扰、一键呼叫、呼叫转移、呼叫等待、SIP热点、群振、话机45°/50°两档可调节视角、SIP对讲、六方电话会议、页面拨号、页面同步来电名片弹屏等功能；DC接口x1、DC输入: DC5V/0.6A、功耗(PoE): 1.35W-2.15W,功耗(电源适配器): 0.95W-1.45W，重量：650g、话机尺寸：170x200x178mm。

2：支持SIP协议G.711a/u、G.722、G.723、G.726、G.729a/b、ilBC等语音编解码。

3：DTMF支持In-band,SIP-Info,RFC2833，SIP-Info+RFC2833四种模式选择来电显示，并具备4种弹窗功能（未接来电、语音留言、短信、其他）。

4：支持FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069等协议进行自动部署配置(Auto-Provisioning)。

5：支持回声消除(AEC)、语音活动检测（VAD）、舒适背景噪声生成（CNG）、背景噪声检测(BNE)、丢包补偿(PLC )、自动增益控制 (AGC)、传输信令与媒体流加密的服务质量保障(QoS)等技术，并支持动态自适应抖动缓存功能，确保高清通话。

6：SIP即插即用功能、支持话机页面抓取数据与截屏、自动路由跟踪。

7：支持通话录音功能，录音文件存储在语音主机服务器上。

8：支持3种全双工通话模式：免提、话筒、耳机，导航按键具备上、下、左、右、OK选择确认功能。

9：来电指示灯功能：麦克风来电静音模式下，来电指示灯显示红色，并闪烁提醒。

10：线路状态指示灯功能：线路注册成功后，在线路按键上显示绿色指示灯，该线路被呼叫时候，线路状态绿色灯闪烁提醒。

四、设备选型列表

五、总结

本解决方案针对化工行业的业务特性与通信需求，构建了高可靠、全覆盖、可扩展的IP电话程控通信系统，具备以下核心优势：

（一）解决方案优势

可靠性：双主控双电源热备、双模式中继接入的设计，彻底避免单点故障导致的通信中断，满足化工行业7×24小时连续生产的通信要求。

全域覆盖能力：通过局域网传输+光纤拉远的方式，实现所有办公、生产、仓储及远程区域的通信覆盖，适配化工企业分布式布局特点。

合规性保障：内置完善的录音系统与告警机制，符合国家通信标准与化工行业监管要求，可实现通话全流程溯源，为生产安全提供合规支撑。

灵活扩展性：模块化架构支持按需扩展，可随企业产能扩张、人员增加灵活升级系统，降低长期投入成本。

智能运维管理：全方位的故障告警与话务统计功能，实现系统状态实时监控，大幅降低运维难度与人力成本。

（二）设备选型优势

摩托罗拉IPPBX9000语音主机：采用无阻塞时隙交换技术与高性能处理架构，具备超强的话务承载能力，双热备配置与丰富的扩展接口，为系统稳定运行提供核心保障。

分级终端话机：针对不同层级用户需求定制选型，领导层可视话机提升远程协作效率，中层管理者话机强化管理功能，普通员工话机聚焦实用稳定，实现资源最优配置。

内置NMI录音系统：无需额外部署独立录音设备，节省机房空间与成本，1T大容量存储与多模式录音功能，完全满足化工行业的合规溯源需求。

全系列信令与协议支持：适配不同运营商链路与终端设备，兼容性强，可快速接入现有网络环境，节约成本，满足企业电话系统通信。

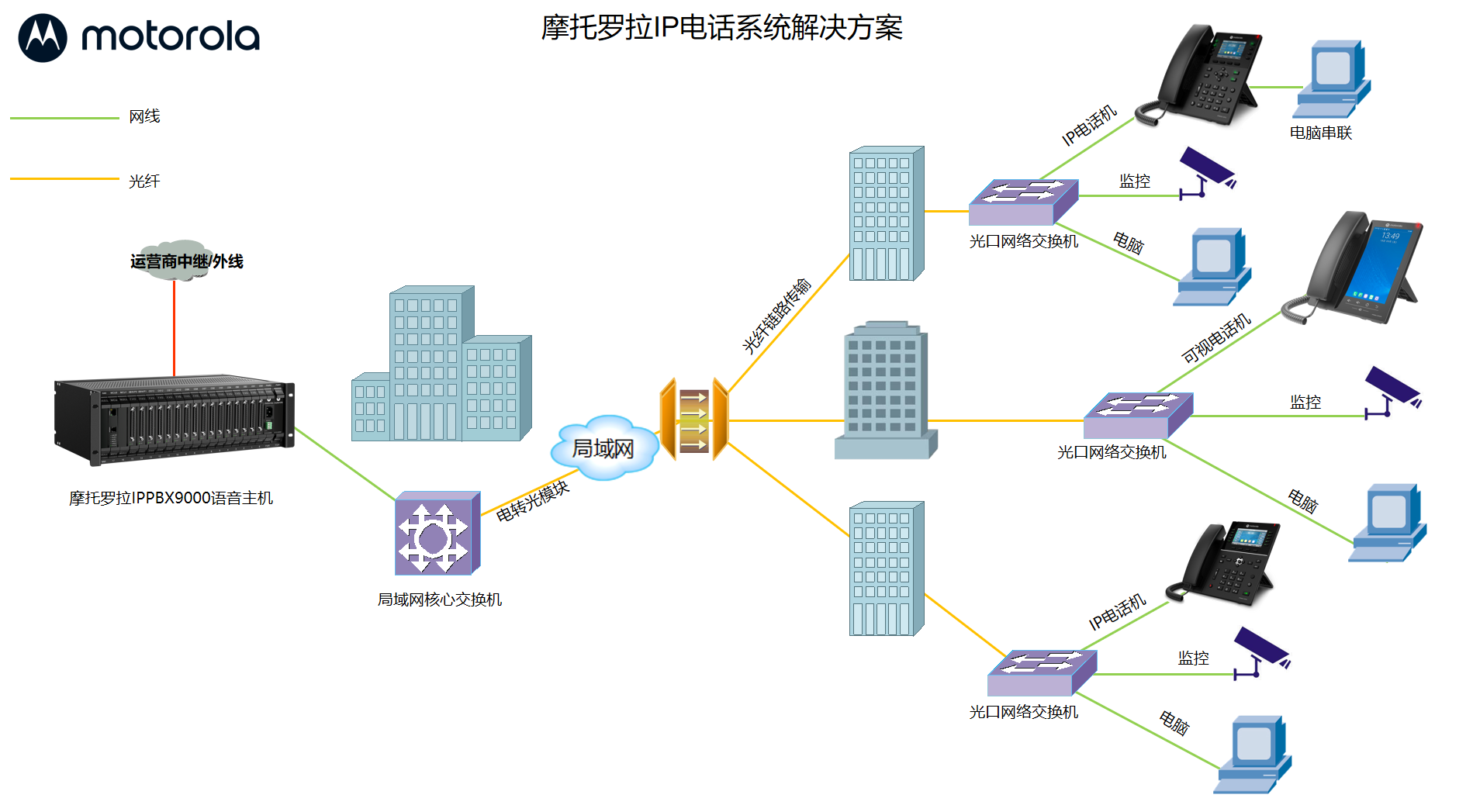

化工行业IP电话程控通信系统解决方案拓扑图如下：
